제품 상세 정보:
결제 및 배송 조건:
|

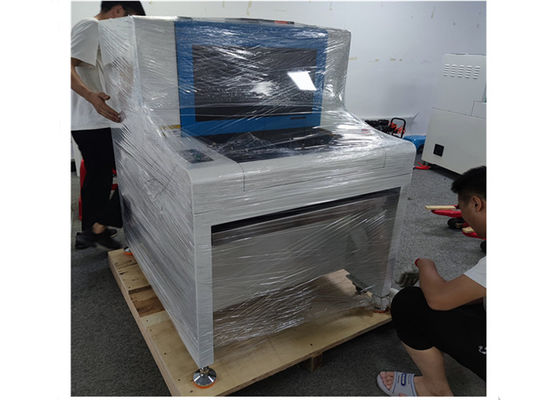

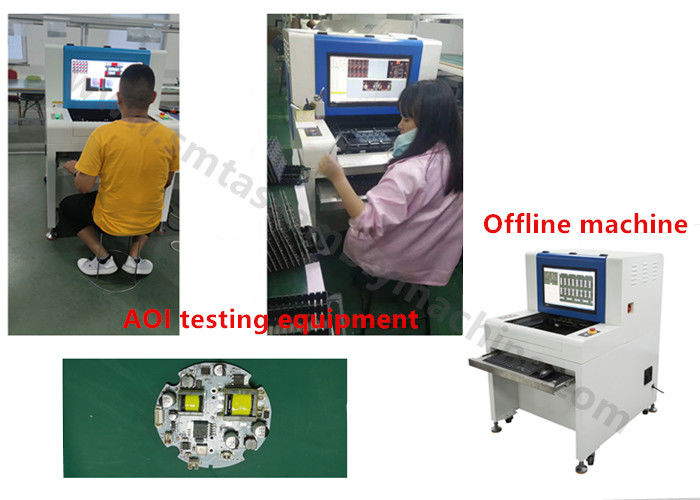

상품명: | AOI 테스트 장비 | 모델: | SZ-X1 |
---|---|---|---|
카메라: | 카메라 풀컬러 스마트 디지털 | 두께 범위: | 0.5~5.0mm |
최대 최대 PCBA 무게: | 약 3kg | PCB 크기 범위: | 전압 PCBA 전류 |
하이 라이트: | Yamaha smt 배치 장비,AOI smt 배치 장비 |
SMT 패치 및 검사 장비
마크 설정
단계: [그림 2.5.6.1]과 같이 PCB 보드에서 Mark 위치를 찾아 Mark Box를 Mark 위치에 놓고,
그런 다음 '등록'을 클릭하여 등록 창(그림 2.5.6.2 참조)을 팝업하여 매개 변수를 조정하십시오.
[등록 기준]을 클릭하면 상표 등록이 완료됩니다.위에서 설명한대로 다른 상표를 등록하십시오.
일반 시험에서는 동일한 모델 플레이트의 위치가 동일한 위치에 있어야 하며 2mm의 오프셋을 허용하고,
마크 보정 실패 시 상한값 수정 및 밝기 조정
마크 포인트와 마크 상자가 오프셋되지 않은 것으로 판단하는 조건에서 OK 값 범위와 대조됩니다.
완료되면 '다음'을 클릭하여 CAD 가져오기를 시작합니다.
기능 매개변수
SZ-X1 제품 사양 | ||
테스트 항목 |
프로그래밍 모드 | 컴포넌트 라이브러리를 위해 자동으로 CAD 데이터 가져오기 |
환류후 퓨에나스 |
구성 요소: 잘못된 부품, 누락된 부품, 극성, 편차, 기념물, 반전, 손상, LC 굽힘, doreign 문제 등 솔더 조인트: 더 적은 주석, 더 많은 주석, 주석 구멍, 브리징, 주석 코팅, 거짓 주석, 주석 비드 등 |
|
최소 패트 테스트 | Theoigh the resolution the minimum measuradle is 03015(01005) chip&0.3 피치 IC | |
웨이브 솔더링 후 |
더 적은 주석, 더 많은 주석, 주석 구멍, 거짓 주석, 다리, 주석 psckage, 주석 베다 등 |
