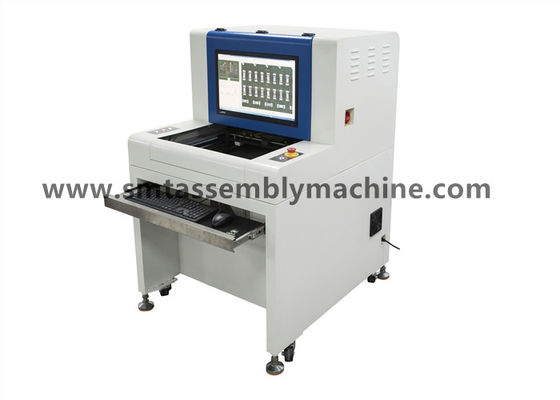

용접되는 것 뒤에 광학 테스팅 SZ-X1 웨이브 피크 측정 PCBA 플러그 접속식 제품
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | AOI 테스트 장비 | 모델: | SZ-X1 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 카메라: | 풀 컬러 스마트 디지털 카메라 |
| 최소 부분 테스트: | 10 um :01005개 칩과 0.3 피치 IC | 결과 출력을 확인하세요: | 22 인치 LCD 모니터 |
용접되는 것 뒤에 광학 테스팅 SZ-X1 웨이브 피크 측정 PCBA 플러그 접속식 제품
판매 시리얼 번호 결함과 온라인 교육 뒤에 멀리 있는 오프라인 aoi 점검 Suppor Ｔ
PCBA 이사회를 시험하면서, 표면 실장 기술 기계는 AOI 시험 장비를 탑재합니다
생산하면서, 센즈헨 완보 첨단 기술 Co., Ltd．는 생산과 판매인 R&D를 통합하는 전문적 전자 기기 제조입니다 : AOI 시험 장비, AI 플러그 접속식 기계, 납땜 공정, 리플로우 납땜, 연결 플랫폼, 자동 로딩과 언로딩 기계, 재료쌓는기계, 모서리따개와 타장비 ; 저장소는 중고 장비를 있습니다 : 파나소닉 장착기, 야마하 장착기, 주끼 장착기, 삼성 장착기, 국내 EZ-통과 장착기, 국내 저울 장착기, 인쇄 장비, 리플로우 납땜과 다른 지지 장비 ; 저장소는 부속물을 가지고 있습니다 : 모터, 이사회, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.
| 기능 명세 | |
| 시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
| 탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
| 카메라 | 풀 컬러 현명한 디지털 카메라 |
| 결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
| 조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
| 프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
| 리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
| 커버리지 유형을 발견하세요 | 벌충, 더 적은 주석, 단락 회로, 오염, 미싱 부분, 튀기는 유적지, 쪽 지위, 틀린 부분, 높이, 극성, 사실상 납땜, 비어 있는 용접, 접착제 유출량, 주석 홀, 핀 전혀 밖에, 기타 등등을 표류시킨 피해를 세운 뒤틀림 |
| 특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
| 최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
| SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
| 바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
| 서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
| 운영 체제 | Windows7 전문가 |
| 결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
| 시스템 규격 | |
| PCB 크기 범위 | 50×50mm(Min)~430×330mm(Max) |
| PCB 두께 범위 | 0.3 5 밀리미터에 |
| PCB 클램핑 시스템 에지 정리 | 상부 :3.5 밀리미터 바닥 :3.5 밀리미터 |
| 최대 PCB 중량 | 3KG |
| PCB는 구부러집니다 | <5mm or="" 2=""> |
| PCB 상부와 최저 넷 높이 | PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터 |
| 컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
| 땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
| 컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Ｙ 방향으로 이동합니다 : 2.5 초 |
| X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
| 전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
| 장치 중량 | 대략. 350KG |
| 기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
| 에워싼 온습도 | 10~35' Ｃ 35~80% RH (불응축) |
| 기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
