제품 상세 정보:
결제 및 배송 조건:
|

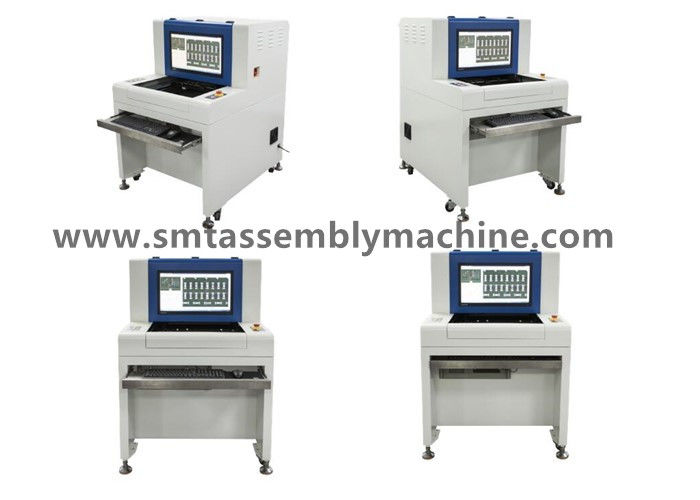

상품 이름: | AOI 테스트 장비 | 모델: | SZ-X3 |
---|---|---|---|
차원: | 1070*900*1310mm | 카메라: | 풀 컬러 카메라 |
최소 부분 테스트: | 1005년은 10 um을 자릅니다 | 결과 출력을 확인하세요: | LCD 22 인치 |
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.
SZ-X1/X3 오프라인으로 AOI는 도입을 생성합니다
1. AOI 원리 : 실시간으로 검출물을 촬영하고, 컴퓨터와 특정 소프트웨어를 통하여 포착된 이미지를 분석하고 처리하고, 자동적으로 검출 결과를 발생시키기 위해 현대 광학 원칙과 디지털 카메라 기술을 이용하세요.
2. AOI 기능 : AOI 유효 검출 비율 : 99% (설명서 탐지 보다 더 평가되세요 : 70%)에 대해 ;
노동을 감소시키세요 : 2-4 사람들 / 생산 라인, 높은 검파 효율 ;
SPC 기능을 통하여, 공정 상의 결함은 정확하게 계산될 수 있고, 효과적으로 제어될 수 있습니다 ;
안정은 노동, 장기간의 사용의 그것 보다 휠씬 더 높습니다, 포괄적 비용이 상당히 감소시킬 수 있습니다 ;
그것은 기업의 포괄적 힘을 강화하고 효과적으로 기업의 전체 경쟁력을 향상시킬 수 있습니다.
3. AOI 장점 :
1) 인스페크테이블 항목 :
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
기능 명세 | |
시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
카메라 | 풀 컬러 현명한 디지털 카메라 |
결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
커버리지 유형을 발견하세요 | 벌충, 더 적은 주석, 단락 회로, 오염, 미싱 부분, 튀기는 유적지, 쪽 지위, 틀린 부분, 높이, 극성, 사실상 납땜, 비어 있는 용접, 접착제 유출량, 주석 홀, 핀 전혀 밖에, 기타 등등을 표류시킨 피해를 세운 뒤틀림 |
특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
운영 체제 | Windows7 전문가 |
결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
시스템 규격 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
