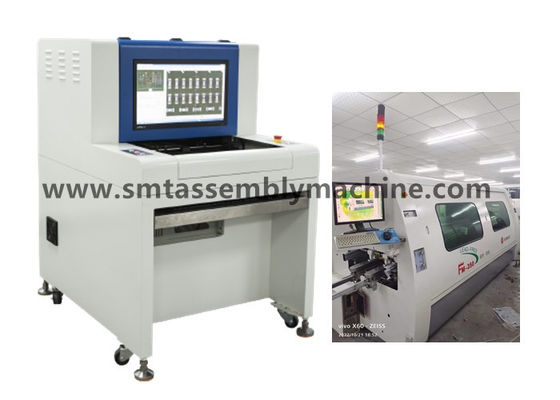

AOI SZ-X3은 많은 주석 더 적은 주석 주석 홀 단락 회로와 내용을 발견합니다
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | AOI 테스트 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 납땜 공정 노 뒤에 |
| 탐지 방법: | 컬러 추출 | 탐지 적용 범위: | 벌충, 더 적은 주석 |
AOI SZ-X3은 단락 회로 핀이 쫒아내지 않는 많은 주석 더 적은 주석 주석 홀과 내용을 발견합니다
AOI SZ-X3은 노의 뒤에 PCBA 부품핀 사이의 주석 연결을 발견합니다
AOI SZ-X1은 물결이 노를 납땜질한 후에 PCBA 부품 숏트 회로를 발견합니다
판매 시리얼 번호 결함과 온라인 교육 뒤에 멀리 있는 오프라인 aoi 점검 Suppor Ｔ

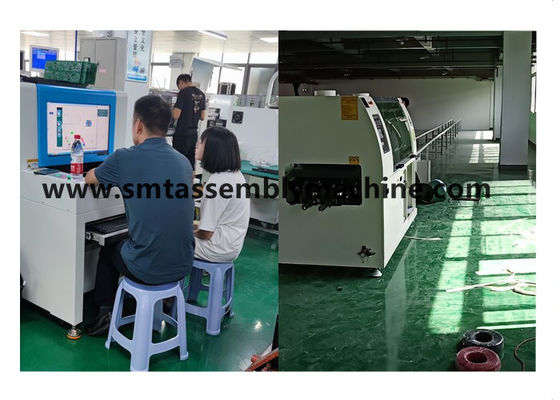

PCBA 이사회를 시험하면서, 표면 실장 기술 기계는 AOI 시험 장비를 탑재합니다
센즈헨 완보 첨단 기술 Co., Ltd．가 정직, 간편성, 참견과 수줍음의 원칙을 고수하고, 사실로부터 시킹 진실의 원칙을 고수하고, 제품을 매체로 이용하고 사업철학으로서 IP 서비스를 만들려는 새로운 형태를 채택합니다, 우리는 사회적 회사에 걸맞는 가치와 팀을 실현하기 위해 고객들에게 해결책을 제공합니다.
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.

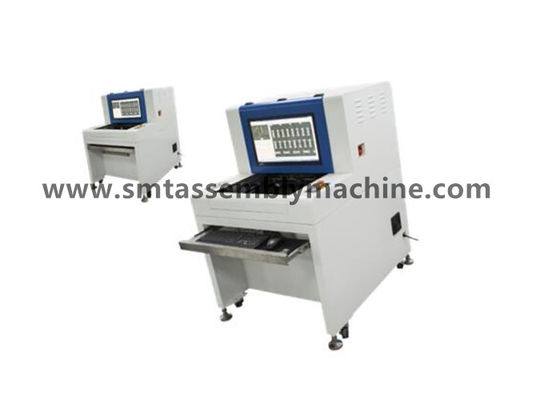

SZ-X1/X3 오프라인으로 AOI는 도입을 생성합니다
1. AOI 원리 : 실시간으로 검출물을 촬영하고, 컴퓨터와 특정 소프트웨어를 통하여 포착된 이미지를 분석하고 처리하고, 자동적으로 검출 결과를 발생시키기 위해 현대 광학 원칙과 디지털 카메라 기술을 이용하세요.
2. AOI 기능 : AOI 유효 검출 비율 : 99% (설명서 탐지 보다 더 평가되세요 : 70%)에 대해 ;
노동을 감소시키세요 : 2-4 사람들 / 생산 라인, 높은 검파 효율 ;
SPC 기능을 통하여, 공정 상의 결함은 정확하게 계산될 수 있고, 효과적으로 제어될 수 있습니다 ;
안정은 노동, 장기간의 사용의 그것 보다 휠씬 더 높습니다, 포괄적 비용이 상당히 감소시킬 수 있습니다 ;
그것은 기업의 포괄적 힘을 강화하고 효과적으로 기업의 전체 경쟁력을 향상시킬 수 있습니다.
3. AOI 장점 :
1) 인스페크테이블 항목 :
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
2) 강력한 소프트웨어 특징
◆Color 추출, 통계 분석 ◆Character 인식 (OCR) ◆Color 거리 분석
◆Black과 하얀 비중 분석 ◆Luminance 분석을 연결하는 ◆IC
◆ 그래픽 유사성 분석 ◆ 캐드 데이터 수입 ◆ SPC 통계는 작용합니다
오프라인으로 프로그래밍하는 ◆ 운영 수준 관리 ◆ 바코드 스캐닝 ◆
바닥 표면 ◆ 멀티 패널 탐지의 ◆CAD 데이터 함수 ◆Automatic 식별과 탐지
◆ 다중기계 상호 접속 ◆ 자가 건설 성분 규격 자료실 ◆ 그것이 매일, 매주이고 월간 보고서를 발생시키고 수출할 수 있습니다
◆Can은 다수 유지 관리 스테이션에 연결됩니다
| 기능 명세 | |
| 시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
| 탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
| 카메라 | 풀 컬러 현명한 디지털 카메라 |
| 결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
| 조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
| 프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
| 리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
| 커버리지 유형을 발견하세요 | 벌충, 더 적은 주석, 단락 회로, 오염, 미싱 부분, 튀기는 유적지, 쪽 지위, 틀린 부분, 높이, 극성, 사실상 납땜, 비어 있는 용접, 접착제 유출량, 주석 홀, 핀 전혀 밖에, 기타 등등을 표류시킨 피해를 세운 뒤틀림 |
| 특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
| 최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
| SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
| 바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
| 서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
| 운영 체제 | Windows7 전문가 |
| 결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
| 시스템 규격 | |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
