오프라인으로 패드 선택과 장소 장비를 고발하는 SZ-X3 비전 AOI 정밀검사 기계 자동차
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 블루투스 헤드셋 이사회를 발견하세요 |
| 탐지 방법: | 자가 건설 성분 규격 자료실 | 탐지 적용 범위: | 더 덜 주석, 단락 회로, 오염 |
| 하이 라이트: | 패드 AOI 정밀검사 기계를 고발하는 자동차,AOI 정밀검사 기계를 고르고 위치시키세요,PCB (폴리염화비페닐)을 위한 오프라인 aoi 기계 |
||

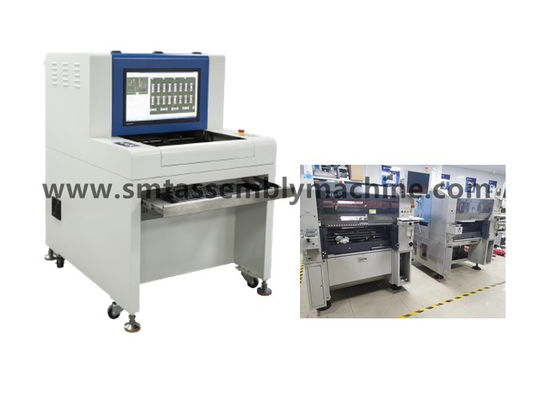

패드 골라내어 붙이기 장비 야마하 YS20을 고발하는 오프라인 AOI SZ-X3 비젼 검사 자동차
골라내어 붙이기 장비 JUKI2050 오프라인이 AOI SZ-X3은 충전 플레이트를 발견합니다

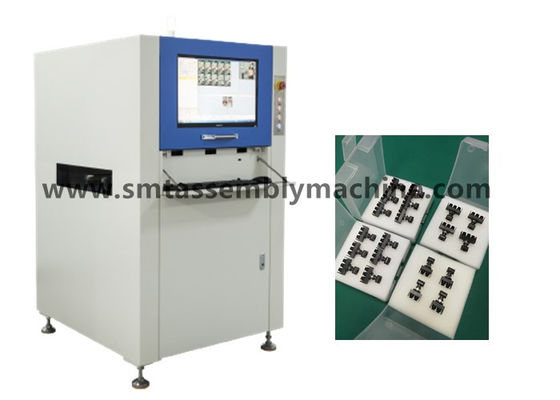

AOI 정밀검사 기계 SZ-X3 감사 밥솥 PCBA 이사회 야마하 YS20
AOI SZ-X3 뒤에 있는 야마하 YS10 SMT 기계는 휴대 전화 충전 장치 전선을 발견합니다
야마하 YS24는 선택을 이끌었고 플레이스 기계 AOI SZ-X3 비전이 키보드 이사회를 발견합니다
야마하 YS12 SMT 기계 오프라인 AOI SZ-X3 탐지 블루투스 이어폰 이사회
SMT 자동 픽 앤드 플레이스 기계 AOI SZ-X3 탐지 마우스 구성장치 보드
주끼는 은 철도에 스드 기계 검출기 AOI SZ-X3 재료를 고르고 위치시킵니다
AOI 정밀검사 기계 SZ-X3은 정부 극성 용접을 발견합니다

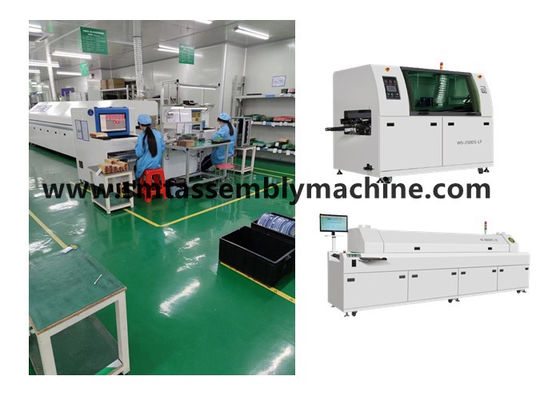

하락 라인은 AOI 주요 장비 등을 납땜질하는 플러그 접속식 기계 파도로 구성됩니다
플러그 접속식 기계의 생산 하락 오프라인 AOI SZ-X3은 PCB 규모 Max430×330mm을 확인합니다
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.
골라내어 붙이기 장비 JUKI2050 오프라인이 AOI SZ-X3은 충전 플레이트를 발견합니다
AOI 기능 : AOI 유효 검출 비율 : 99% 이상 (설명서 검출 비율 : 70%)에 대해 ;
노동을 감소시키세요 : 생산 라인, 높은 검파 효율 당 2-4명의 사람들 ;
SPC 기능을 통하여, 공정 상의 결함은 정확하게 계산되고 효과적으로 제어될 수 있습니다 ;
안정은 육체 노동 보다 휠씬 더 높고 장기간의 사용이 의미 심장하게 전체적인 비용을 줄일 수 있습니다 ;
그것은 기업의 포괄적 힘을 강화하고 효과적으로 전체 경쟁력을 강화할 수 있습니다.
야마하 장착기 상품의 역사
1984 : 야마하 IM (인텔리전트 기계류)은 부문 성공적으로 장착기를 개발하고 일본에서 그것을 팔기 시작합니다
1987 : YM4600S와 YM6000S와 YM6000T는 NEPCON 일본, 일본에서 표시되었고 YM1000D가 시판되었습니다
1988 : 염마 장착기 OEM 필립은 해외 판매를 시작합니다
1989 : 시각적 정렬 테크 - YM3000V는 시판됩니다
1990 : 하이퍼 시리즈 - YM66S, YM84S, YM100VP는 - 시판되었습니다
1993 : YV112, 가득 찬 시각적 인식 장치는 시판되었습니다
1994 : YVL80은 시판됩니다
1995 : YV120은 시판됩니다
1995 : YV112II는 시판됩니다
1995 : YV100, YVL88, YV86D, YV100D는 시판됩니다
1997 : 가득 찬 시각 인식 장치 - YV100II, YVL88II, YV64, YV112III와 YV64D는 시판됩니다
1997 : 5,000대 야마하 표면 부착 기계의 점진적인 생산
1998 : 2,000대 필립스 표면 부착 기계의 점진적인 생산
1999 : 모듈 고속 기계 - YV100X, YV88X, YV100XT와 HSDX는 - 시판됩니다
2000 : 야마하 IM은 일본에서 유명한 칩 배치 기계 제조사인 테니루, 일본을 획득하고, 새로운 회사, i개 펄스, 일본을 복구합니다
2000 : 모듈 고속 기계 - YV180X와 정확성 고속프린트 기계 - YVP는 - 판매를 시작했습니다
2001 : 10,000대 표면 부착 기계의 점진적인 생산
2001 : 모듈 고속 기계, YV100Xg, YV88Xg, YV100XTg, YV180Xg와 슈드스그는 시판됩니다
2002 : 모듈 소형 컴퓨터 - 스리엠 YT16과 무연 정확성 고속프린트 기계 - YVP-엑스그는 시판됩니다
2003 : 하이브리드 플레이서, 세미와 SMT 하이브리드 배치 장비 - 큐브는 시판됩니다
2004 : 모듈 초고속 기계 YG200은 시판됩니다
2004 : 모듈 초고속 분배기 - YGD는 판매 2005년을 진행합니다 : 모듈 고속 기계 - YG100은 시판됩니다
2005 : 모듈러 AOI-YGI는 시판됩니다
2005 : 모듈 초정밀 다중 기능 기계 - YG88은 시판됩니다
2007 : 모듈 초고속 장착기 - YG300은 시판됩니다
2008 : 모듈 고속 장착기 - YG12는 시판됩니다
2009 : 모듈 고정밀 다중 기능 기계 - YG12F는 시판됩니다
2009 : 모듈 초고속 장착기 - YS24와 YS24X는 시판됩니다
2012 : YSM40 고밀도 모듈 장착기는 착수됩니다
2013 : 고속 디스펜싱 기계 - YSD는 시작했습니다
2014 : YCP10 고성능 소형 인쇄 장비와 Ｚ :법률 고성능 소형 인쇄 장비는 착수됩니다
2015 : 초고속 장착기 YSM40은 착수됩니다
2015 : YSM20, Z.LEX는 공식적으로 시작했습니다
2016 : 세계의 단위 영역 당 빨리 YSM40R가 공개되었습니다
2017 : YSM10, YSM20R는 공식적으로 시판되었습니다.
2019년, YRM20 장착기에서, 최고 성능 초고속 모듈 장착기는 판매 중 놓여졌습니다.
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3 기술적인 매개 변수
| 기능 명세 | |
| 시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
| 탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
| 카메라 | 풀 컬러 현명한 디지털 카메라 |
| 결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지< 270ms=""> 속도 기준 : 20μm/Pixel FOV : 선택적인 32.56mm×24.72mm 검출 속도<260ms> : 15μm/Pixel FOV : 선택적인 24.42 밀리미터 X18.54mm 검출 속도< 240ms=""> : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
| 조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
| 프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
| 리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
| 바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
| 서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
| 운영 체제 | Windows7 전문가 |
| 결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
| 시스템 규격 | |
| PCB 크기 범위 | 50×50mm(Min)~430×330mm(Max) |
| PCB 두께 범위 | 0.3 5 밀리미터에 |
| PCB 클램핑 시스템 에지 정리 | 상부 :3.5 밀리미터 바닥 :3.5 밀리미터 |
| 최대 PCB 중량 | 3KG |
| PCB는 구부러집니다 | <5mm or="" 2=""> |
| PCB 상부와 최저 넷 높이 | PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터 |
| 컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
| 땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
| 컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Ｙ 방향으로 이동합니다 : 2.5 초 |
| X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
| 전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
| 장치 중량 | 대략. 350KG |
| 기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
| 에워싼 온습도 | 10~35' Ｃ 35~80% RH (불응축) |
| 기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
