제품 소개AOI 검사 기계

SMT 오프라인 AOI 정밀검사 기계 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다

SMT 오프라인 AOI 정밀검사 기계 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다

SMT Offline AOI Inspection Machine SZ-X3 Checks USB Fan Board Short Circuit
SMT Offline AOI Inspection Machine SZ-X3 Checks USB Fan Board Short Circuit SMT Offline AOI Inspection Machine SZ-X3 Checks USB Fan Board Short Circuit SMT Offline AOI Inspection Machine SZ-X3 Checks USB Fan Board Short Circuit

큰 이미지 :  SMT 오프라인 AOI 정밀검사 기계 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: WANBO
인증: CE
모델 번호: SZ-X3
결제 및 배송 조건:
최소 주문 수량: 1개 부분 / 부분
가격: Negotiate
포장 세부 사항: 1. 나무 케이스 및 진공 패키지 2. 귀하의 요구 사항으로
지불 조건: 전신환, 웨스턴 유니온, 페이팔, 신용 카드
공급 능력: 50 PC / 달
상세 제품 설명
상품 이름: AOI 시험 장비 모델: SZ-X3
차원: 1070*900*1310mm 점검: 이사회 팬 회로
탐지 방법: 안쪽 자동인식 탐지의 탐지 적용 범위: 더 많은 주석, 주석 홀, 더 적은 주석
하이 라이트:

SMT 오프라인 AOI 정밀검사 기계

,

오프라인으로 SMT AOI 정밀검사 기계

,

오프라인 aoi PCB (폴리염화비페닐) 기계


SMT 오프라인이 AOI 검출 장치 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다
SMT 오프라인이 AOI SZ-X3 정밀 검사 장비는 팬 회로 이사회 납땜을 확인합니다
패드 골라내어 붙이기 장비 야마하 YS20을 고발하는 오프라인 AOI SZ-X3 비젼 검사 자동차
골라내어 붙이기 장비 JUKI2050 오프라인이 AOI SZ-X3은 충전 플레이트를 발견합니다
AOI 정밀검사 기계 SZ-X3 감사 밥솥 PCBA 이사회 야마하 YS20
AOI SZ-X3 뒤에 있는 야마하 YS10 SMT 기계는 휴대 전화 충전 장치 전선을 발견합니다
야마하 YS24는 선택을 이끌었고 플레이스 기계 AOI SZ-X3 비전이 키보드 이사회를 발견합니다
야마하 YS12 SMT 기계 오프라인 AOI SZ-X3 탐지 블루투스 이어폰 이사회
SMT 자동 픽 앤드 플레이스 기계 AOI SZ-X3 탐지 마우스 구성장치 보드



생산하면서, 센즈헨 완보 첨단 기술 Co., Ltd.는 생산과 판매인 R&D를 통합하는 전문적 전자 기기 제조입니다 : AOI 시험 장비, AI 플러그 접속식 기계, 납땜 공정, 리플로우 납땜, 연결 플랫폼, 자동 로딩과 언로딩 기계, 재료쌓는기계, 모서리따개와 타장비 ; 저장소는 중고 장비를 있습니다 : 파나소닉 장착기, 야마하 장착기, 주끼 장착기, 삼성 장착기, 국내 EZ-통과 장착기, 국내 저울 장착기, 인쇄 장비, 리플로우 납땜과 다른 지지 장비 ; 저장소는 부속물을 가지고 있습니다 : 모터, 이사회, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.



AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.

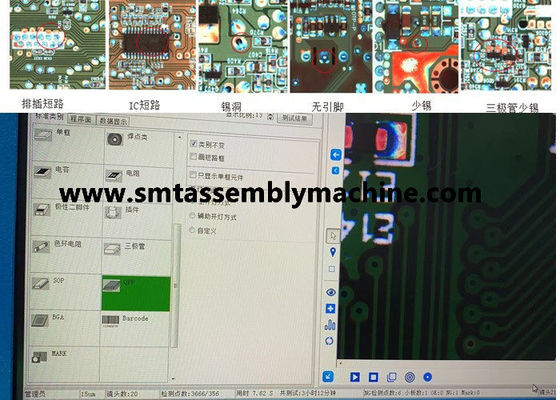

하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.



야마하 모든 범위읜 장착기 :
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100, YV88X, YV100X,YV100XE,YV100XG,YV100II

삼성 전체 범위 장착기 :
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2



오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3 기술적인 매개 변수

기능 명세
시험된 회로 이사회 SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사
탐지 방법 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.)
카메라 풀 컬러 현명한 디지털 카메라
결의안 / 시각적인 범위 / 속도

선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지< 270ms=""> 속도 기준 : 20μm/Pixel FOV : 선택적인 32.56mm×24.72mm 검출 속도<260ms> : 15μm/Pixel FOV : 선택적인 24.42 밀리미터 X18.54mm 검출 속도< 240ms=""> : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms="">

조명 공급원 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광)
프로그래밍 모드 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관
리모콘 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다
바코드 시스템 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능
서버 모드 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다
운영 체제 Windows7 전문가
결과 출력을 확인하세요 22 인치 LCD 모니터
시스템 규격
PCB 크기 범위 50×50mm(Min)~430×330mm(Max)
PCB 두께 범위 0.3 5 밀리미터에
PCB 클램핑 시스템 에지 정리 상부 :3.5 밀리미터 바닥 :3.5 밀리미터
최대 PCB 중량 3KG
PCB는 구부러집니다 <5mm or="" 2="">
PCB 상부와 최저 넷 높이 PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터
컨베이어 시스템 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정
땅 위의 컨베이어 높이 850 내지 920 밀리미터
컨베이어 흐름 / 시간 PCB는 시간 바깥쪽에 /에서 Y 방향으로 이동합니다 : 2.5 초
X/Y 플랫폼 드라이버 정확도를 배치하면서, 운전된 스크류 모터 < 20="">
전원 공급기 / 기압 AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다
장치 중량 대략. 350KG
기기 폼 팩터 1070×900×1310mm (L×W×H)
에워싼 온습도 10~35' C 35~80% RH (불응축)
기구 안전 CE 안전 기준과 콤프리


SMT 오프라인 AOI 정밀검사 기계 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다 0SMT 오프라인 AOI 정밀검사 기계 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다 1





기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
