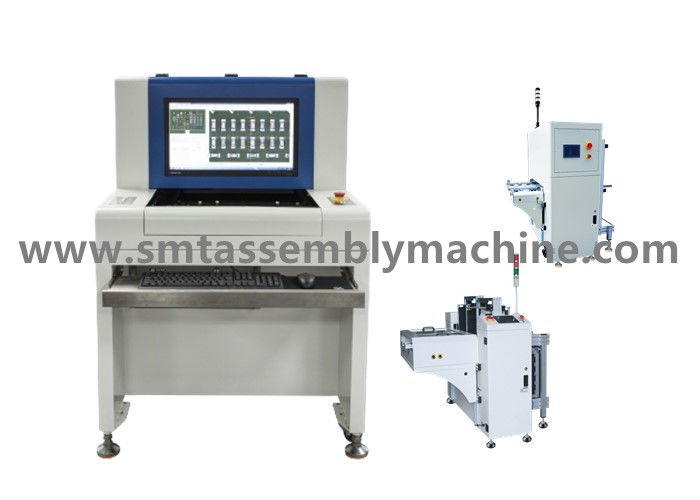

자동 PCB AOI 정밀검사 기계 감사 LED 디스플레이 패널 PCBA 이사회
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | LED 디스플레이 패널 |
| 탐지 방법: | 색채, 밝기, 도형 해석 | 탐지 적용 범위: | LED는 패널 납땜 접합부 단락 회로를 보여줍니다 |
| 하이 라이트: | PCB AOI 정밀검사 기계,고속도 AOI 정밀검사 기계,Pcb AOI 기계 |
||
자동 PCB AOI 정밀검사 기계 감사 LED 디스플레이 패널 PCBA 이사회
자동 PCB AOI 정밀검사 기계 감사 LED 디스플레이 패널 PCBA 이사회
자동 광학 검사기 SMT AOI는 컴퓨터 모니터 파워 보드를 확인합니다
태블릿 PCBA 이사회 육안 검사는 광학 정밀검사 aoi SMT 패치를 자동화했습니다
SMT 광학 정밀검사 기계 AOI는 프린터 PCBA 보드의 품질을 시험합니다
야외 투광 조명 전원 제어는 하락 오프라인 AOI SZ-X3 육안 탐지 야마하 YS24에 탑승합니다
센즈헨 완보 첨단 기술 Co., Ltd．는 AOI 시험 장비를 생산합니다, AI 플러그 접속식 기계, 납땜 공정이 납땜 납땜, 연결 플랫폼, 자동 적재기, 스택커, 모서리따개와 타장비를 역류합니다 ;
중고 탑재기을 살레 : 마쓰시타 탑재기, 야마하 탑재기, 주끼 탑재기, 삼성 탑재기, 국내 EZ 통과 탑재기와 국내 플랫폼 탑재기, 인쇄 장비는 납땜 납땜과 다른 지지 장비를 역류합니다 ;
부속물 판매 : 모터, 플레이트, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
SZ-X1/X3 오프라인으로 AOI 광검출기 주성분 구성은 목록화됩니다
네임 브랜드
가이드 레일 대만 스행윤
스크루 대만 스행윤을 이끄세요
스핀들 장착대 대만 스행윤
모터와 드라이브 미츠비시 또는 파나소닉
카메라 컬러 500만 화소 카메라
일본의 렌즈 우트론
스포츠는 레이세를 빗질합니다
색 광 소스 푸르-컬러 동축 광원 RGB
슬롯은 옴론을 바꿉니다
스위치 전원 대만 밍웨이
누출 보호기 쉐나이더 / CHNT
비어 있는 쉐나이더 / CHNT
중간 중계기 옴론
엘이디 조명등 비즈는 렌즈를 자릅니다
최적 조건 0.155 초 / 칩 (23300CPH)
야마하 장착기
흡입 노즐
야마하 부속물
SMT 장착기
야마하 YSM20
야마하 YSM10
야마하 YV100II
야마하 YV100Xe
야마하 YV100Xe 장착기
기계 내부 견해
기계 디스플레이
SMT 패치 라인
SMT 생산 라인 장비 디스플레이
SMT 패치와 정밀 검사 장비
HIGH 표시등 : 스엠티 공급 장치, 흡착 노즐을 고르고 위치시킵니다
파나소닉 장착기 CM 시리즈 장착기와 부속물
요소 배치 기계
매체와 고속도 장착기
SMT 장착기
파나소닉 장착기
야마하 장착기
삼성 장착기
주끼 장착기
자동장치
완전자동화
적재기와 언로더 완전 자동
자동인 적재기
완전 자동 언로더
자동 하차기
2 적재함
두 우주선의 결합 기계
PCB 버퍼 PCB
PCB 버퍼를 다기능하세요
PCB 버퍼 기계를 다기능하세요
웨이브 솔더링 머신
웨이브 솔더링 머신
완전 자동 플러그 접속식 라인
하락 플러그 접속식 케이블 하락
완전 자동 하락 플러그 접속식 라인 솔루션
하락 플러그 접속식 기계 하락
무연 2배 파 솔더링 머신
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3Technical 매개 변수
| 기능 명세 | |
| 시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
| 탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
| 카메라 | 풀 컬러 현명한 디지털 카메라 |
| 결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
| 조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
| 프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
| 특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
| 최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
| SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
| 바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
| 서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
| 운영 체제 | Windows7 전문가 |
| 결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
| 시스템 규격 | |
| 컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
| 땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
| 컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Ｙ 방향으로 이동합니다 : 2.5 초 |
| X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
| 전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
| 장치 중량 | 대략. 350KG |
| 기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
| 에워싼 온습도 | 10~35' Ｃ 35~80% RH (불응축) |
| 기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
