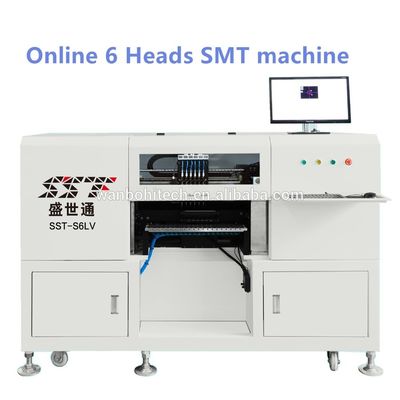

6개의 SMT 픽 앤 플래시 머신, 자동 SMT 생산 라인 장비

6 헤드 SMT 기계 자동 SMT 라인 LED 램프 / 드라이버 / 튜브 / 패널 / 천장 / 구리 와이어 라이트 패치 기계

제품 이름: 자동 온라인 타입LED 픽 앤 플래시 머신 S10LV 전체 생산 라인

0.5-1.2m 반 자동 용접기 + 온라인 컨베이어 + SMT 기계 6-10 머 + 컨베이어 + 가이드 레일 체인 재흐름 오븐 6/8/10 구역

제품 주요 특징:

1. 플랫폼은 일본 파나소닉 서보 모터를 사용, 수입 궤도, 안정성 및 이동 플랫폼의 제어 정확성을 보장합니다.
2. X, Y 축 패나소닉 서보 드라이브를 채택, 수입 선형 가이드와 함께, 높은 정밀, 높은 속도, 1등급의 안정성 패치를 보장합니다.
3. 4 세트가 동시에 고속 포스트 오픈 작업을 수행하여 장비 성능을 크게 향상시킵니다. 흡입 헤드 아래에는 수입 된 가이드 레일을 채택하고 고 정밀도와 긴 내구성입니다.
4. 그래픽 프로그래밍을 이해하기 쉬운 방법, 운영의 편의성을 크게 향상, 자동 시각 보조 위치 위치, 정확, 편리합니다.
5다양한 배치의 선택, SMT의 다른 LED 포장 구성 요소의 요구 사항을 충족 할 수 있습니다.
6산업 제어 컴퓨터 + 독립적인 특수 컨트롤러에 의해 제어, 시스템 안정성, 간단한 운영, 쉽게 배울 수 있습니다.
7. 강력한 소프트웨어, 숫자 및 그래픽 디스플레이를 사용하여 좌표 프로그래밍, 좌표 수정 및 변경이 편리합니다,그래픽 디스플레이 패치 진행 및 부품의 생산 과정, 보조금은 편리합니다.
8. 소프트웨어는 데이터베이스 시스템을 사용, PCB 프로그래밍의 다양한 유형을 저장 할 수 있습니다, 편리한 호출, 새로운 제품의 프로그래밍, 생명을 호출.
9. 플랫폼, Y 축, X 축은 수동으로 이동 할 수 있습니다, 자유로운 이동 속도 조정, 임의의 지점을 수동으로 도착 할 수 있습니다, 편리한 프로그래밍.
10. 압력 검출 시스템을 수입, 흡수 물질의 정확한 검출, 효과적으로 물질의 누출을 방지, 추출기.
11내장된 음압 발전기 소음도 낮고, 사용기간이 길고 진공압이 일정합니다.
12표준 구성: 산업 제어 컴퓨터의 1 세트, 열 4 그룹, 흡수 노즐 12;

13선택: 8mm, 12mm, 16mm 및 24mm 야마하 피더에 외부에 짝; 공기 압축기;

기술 매개 변수:

1, 마운트: 마운트 0603에서 7272 SMD LED 구성 요소의 모든 사양을 충족 할 수 있습니다.콘덴서) 와 고전력 LED와 렌즈가 생산될 수 있습니다..

2, 정밀한 위치: 위치 블록은 기판을 위치하는 가장 편리한 방법, 반점의 기원, 정확한 위치 (정밀도 0.05mm 미만).장착 각 범위 0-360도각 흡수 노즐은 각도와 독립되어 있으며, LED 램프 외에도 6 개의 요소 인식 카메라를 설치 할 수 있습니다.천장등, 경호관 튜브, LED 드라이브 파워, 구리 램프 시리즈 등이 자유롭게 장착 될 수 있습니다.

3, 고 정밀: X, Y, W 축은 정밀 공 나사 및 안내 레일, Z 축 6 세트의 수입 모터 드라이브가 장착되어 장비 움직임의 원활한 조율을 향상시킵니다.비정상적인 소음을 줄이십시오., 패치의 정확성과 속도를 크게 향상시킵니다.

4, SMT 사양: 플랫폼 1200X310mm, 현재 99% LED 제품 시장에 적용됩니다.

PCB 보드는 클램프 없이 다양한 모양에 붙여질 수 있습니다.

5, 시각 시스템, 시각 프로그래밍 소프트웨어 온라인 프로그래밍, 고 정밀 디지털 카메라 카메라, 수동 입력 요소와 위치 좌표가 필요하지 않습니다;시각 카메라로 자동 식별, 장착의 정확성을 보장합니다.

6: 소프트웨어 인터페이스는 간단하고 우아하고, 기능적이고 실용적입니다, 시각 소프트웨어 온라인 프로그래밍, 부과 소프트웨어에서 모든 좌표를 표시,점의 좌표의 정밀 조정, 수동 입력 요소 좌표없이, 빠르고 편리하고, 간단하고 명확한, 많은 LED 제조업체의 실제 필요와 결합하여 높은 정밀성 장착을 달성하기 위해

7, 야마하 피더: 기계 구성 6pcs 8MM 야마하 Feida (또한 후지 전기 Feida와 함께 선택), 긴 서비스 수명, 높은 안정성, 빠른 속도
