제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 아오이 | PCB를 검사하십시오: | 리플 로우 오븐 후 |
|---|---|---|---|
| 카메라: | 풀 컬러 CCD | 검사 방법: | TOC, 히스토그램, 성냥, 짧은, 기타, 크레스트, 핀 |
| 최소 구성 요소: | 01005 칩, 0. 3 피치 IC | 바코드 시스템: | 카메라는 자동으로 바코드를 인식하고 전송합니다 |
| 강조하다: | 스마트 오이 기계,AOI 검사 장비 |
||
오프라인 AOI 검사 기계는 소금 또는 재흐름 오븐 소금 후 smt 생산 라인을 위해

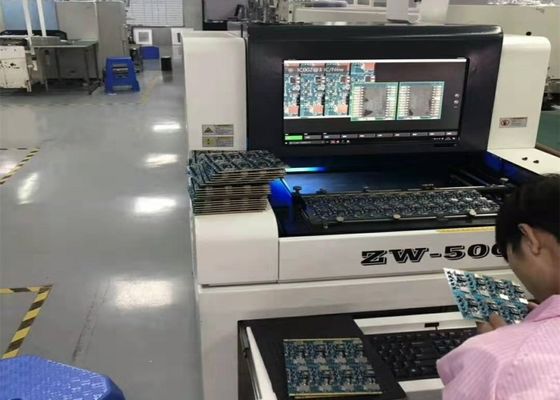

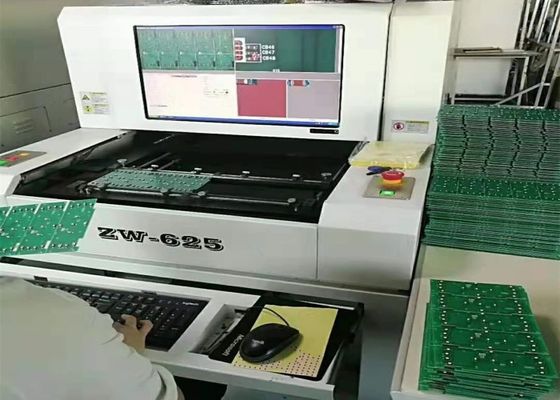

고 정밀 오프라인 AOI 기계
특징
1. 리플로우 용접 및 물결 용접 후 오프라인 검사에 적합
2네트워크로 연결 가능한 원격 조작
3이 플랫폼은 Ace S50C 일본 강철을 채택하여 높은 강도와 최소한의 변형을 가지고 있으며 기계의 정확하고 안정적인 작동을 보장합니다.
4. 더 부드러운 작동을 위해 수입 스크루 바드
5RRGB 동축 LED 광원
6복잡한 검사 환경을 쉽게 처리 할 수 있는 여러 알고리즘
7. 판 굽는 자동 보상 기능, 유연한 보드 탐지 또한 훌륭합니다
8안전 조명 커튼 보호 시스템
9. 독일 CCD 산업 카메라, 일본 렌즈, 또한 이동 과정에서 이미지의 명확성을 보장 할 수 있습니다
10. 일본의 미쓰비시 servo와 함께, 기계 더 정확하고 부드럽게 이동 (선택)
11프로그래밍은 간단하고 몇 일 안에 시작할 수 있습니다 (당신의 개인의 학습 능력과 수용에 따라)
12SPC 데이터 통계, 같은 오류는 여러 번 발생 자동 알람, 따라서 생산 프로세스를 개선
함수 매개 변수
| 검사위원회 | SMT 리플로우 오븐 후에 회로 보드를 확인합니다. |
| 검출 방법 | TOC 알고리즘, 히스토그램 알고리즘, 매치 알고리즘, 단축 알고리즘, OTHER 알고리즘, CREST 알고리즘, PIN 알고리즘 그리고 많은 다른 국제적인 선도 알고리즘,이 시스템은 서로 다른 감지 지점에 따라 자동으로 매개 변수를 설정합니다.. |
| 카메라 | 완전 컬러 스마트 디지털 카메라 |
| 해상도 / 시각 범위 / 속도 | 표준: 20μm/픽셀 탐지 속도 < 260ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동으로 쓰기, 자동 프레임, CAD 데이터 수입 자동 대응 부품 라이브러리 |

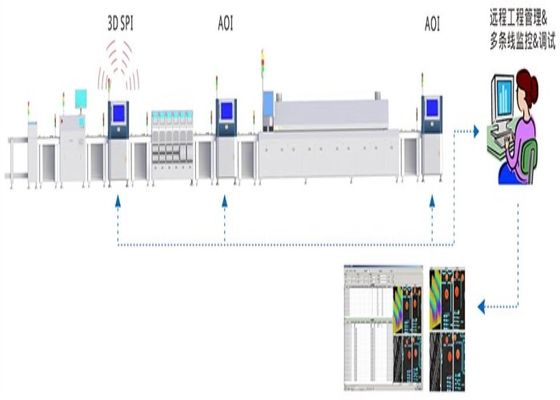

| 원격 제어 | TCP 1 IP 네트워크를 통한 원격 조작, 언제 어디서나 기계의 표시, 시작 또는 중지, 프로그램 수정 등. |

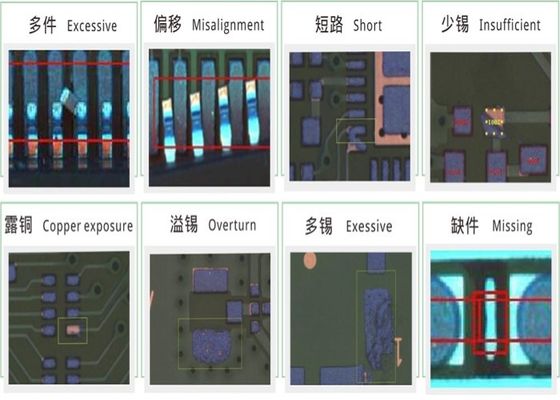

| 탐지 커버 타입 | 오프셋, 더 적은 진, 단전, 오염, 부실 부품, 왜곡, 무덤, 옆으로, 뒤집어, 잘못된 조각, 깨진, 떠있는 높이, 극성, 냉접속, 빈 용접, 넘치는 접착제, 진 구멍,핀이 없네, 등등 |
| 특수 기능 | 여러 프로그램 동시에 실행, 자동 프로그램을 지원; 0-359를 확인할 수 있습니다. 회전 부분 (단위 1도) |
| 최소 부품 시험 | 10 엠: 01005 칩과 0.3 피치 IC. |
| 제품 설명서 및 프로세스 제어 바코드 시스템 | 테스트 데이터는 기록되고 통계적으로 분석 및 분석됩니다. 생산 상태 및 품질 분석은 모든 영역에서 볼 수 있으며, 엑셀. Txt 및 기타 파일 형식이 출력 될 수 있습니다. |
| 바코드 시스템 | 카메라는 자동으로 바코드 (1D 또는 2D 코드) 및 여러 마크 기능 (Bad Mark 포함) 을 인식하고 전송합니다. |
| 서버 모드 | 중앙 서버를 사용하면 여러 AOI 데이터가 중앙에서 관리될 수 있습니다. |
| 운영체제 | 윈도우 7 프로페셔널 |
| 검사 결과 출력 | 22인치 LCD 모니터 |
시스템 매개 변수
| PCB 크기 범위 | 50X 50mm (Min) ~ 430X 330mm (Max) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | 위쪽: 3.5mm 아래쪽: 3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 곡선 | < 5mm 또는 PCB의 직선 길이의 2% |
| PCB 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 자동으로 열리고 저장되는 양측 고정 장치, 자동으로 PCB 굴곡 변형을 보상합니다. |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 | PCB는 Y 방향으로 움직입니다. |
| X/Y 플랫폼 운전자 | 스크루 및 AC 서보 모터 드라이브, PCB 고정, 카메라 XY 방향으로 이동; 각 단위는 CTQ 인증을 통과 |
| 전원 공급 | AC230V 50/60 Hz는 0.5KVA 미만입니다. |
| 공기 압력 | 필요없어 |
| 장비 무게 | 약 520kg |
| 장비의 차원 | 900x1070x1310mm (LxWxH) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (집화 없이) |
| 장비 안전 | CE 안전 표준을 준수 |
