제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | Juki FX-3 SMT 칩 마운터를 사용했습니다 | 모델: | Juki FX-3 |
|---|---|---|---|
| 적용 가능한 성분: | IC, BGA, TSOP, 0603 | PCB 사이즈: | 410*360mm |
| 사용: | Juki FX-3 범용 SMT 기계 | 속도: | 90000 칩/시간 |
| 강조하다: | 사용 된 JUKI LED 칩 마운터,전력 보드 LED 칩 장착기 QC,90000 칩/시간 LED 칩 장착 기계 |
||
장비 이름: JUKI FX-3, JUKI FX-3L 배치 기계, 중고 JUKI FX-3 배치 기계, FX-3RL 사용 된 배치 기계, JUKI FX-3RAL 모듈 24 머리 고속 배치 기계,FX-3RA 대형 고속 모듈식 배치 기계
장치에 대한 소개

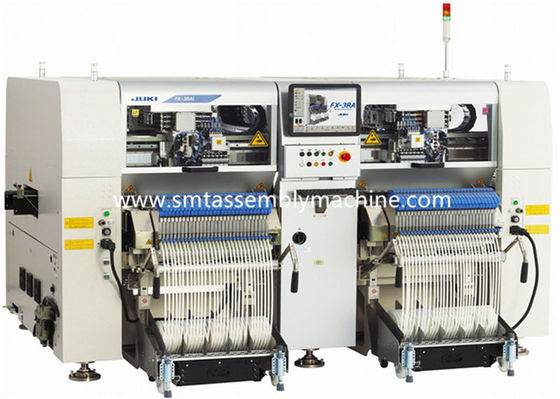

JUKI FX-3RL 배치 기계
특이성
★ 칩 요소 90.000CPH (0.040 sec/chip, 최적 조건) 66.000CPH 칩 (IPC9850에 따라) 0402 (01005) 칩 - 33.5mm 정사각형 요소 (또는 대각선 길이가 47mm)
★ 레이저 식별: ±0.05mm (토양 3o)
★ 새로운 선형 서보 모터와 완전 폐쇄 루프 제어 ★를 사용하여 LED 조명 제품 등을위한 초장기 기판을 생산 할 수 있습니다.
★ 전기 벨트 피더와 기계 벨트 피더는 통일 변압기로 전환되며 구조는 2 테이블 × 4 샤프트 팔 × 4 배치 머리와 24 흡수 노즐
★6. 노즐 다 운동 레이저 배치 머리는 균일하게 인식 ★고속 이동 (동행) 에서, 15 인치 큰 터치 디스플레이가 표시됩니다.
JUKI FX-3 매개 변수
| 부품 배치 속도 (칩 부품) | 최적의 조건에서: 0.040초/칩 (90,000CPH) *4 레이저 장착 헤드 × (24 노즐) |
| 피더 수: | 최대 120 pcs (8mm 벨트 피더를 사용하는 경우) |
| * 배치 속도는 조건에 따라 달라집니다 | |
| 모델 이름 | 초고속 모듈식 배치 기계 FX-3RL |
| 기판 크기 |
모듈 높이 L 기판 (410×360mm) ○ 510×360mm) * ○ L 너비 기판 XL형 기판 (610mm×560mm) ○ |
| 부품 높이 | 6mmspecification ○ |
| 부품 크기 | 레이저 인식 0402 (제국 01005) ~ □33.5mm |
| 부품 배치 속도 (칩 부품) |
칩 부품 최적 조건 0.040 sec/chip (90,000CPH) (IPC9850) 66,000CPH |
| 컴포넌트 배치 정확성 | 레이저 식별 ±0.05mm (Cpk) |
| 컴포넌트 배치 타입 | 최대 120종 (8mm 벨트로 변환) |
| 전원 공급 | 3단계 AC200~415V |
| 정량력 | 8.5KVA/9.5kva |
| 공기 압력을 사용 | 0.5±0.05Mpa |
| 공기 소비 (표준 상태) | 최대 150L/min |
| 장치 크기 (W × D × H**) |
L 기판 2,650×1,650×1,530mm L 너비 기판 * 2,880×1,650×1,530mm XL형 기판 2,880×1,1850×1,530mm |
| 무게 |
L, L 너비 기판 약 3,500kg XL형 기판 약 3,750kg |
다른 새로운 및 사용 된 JUKI smt 기계 모델:
JUKI KE-710
JUKI KE-720
JUKI KE-730
JUKI KE-740
JUKI KE-750
JUKI KE-760
JUKI KE-2000
JUKI KE-2010
JUKI KE-2020
JUKI KE-2030
JUKI KE-2040
JUKI KE-2050/2050L
JUKI KE-2060/2060L
JUKI KE-2070/2070M/2070E/2070L
JUKI KE-2080/2080L/2080M
JUKI KE-3010
JUKI KE-3020/3020VAM/3020VL/3020VM
JUKI FX-1/1R/1L
JUKI FX-2/2R/2L
JUKI FX-3/3R/3L/3RAL
JUKI FX-7R
JUKI RS-1R
JUKI RX-7R
JUKI JX100/100LED
JUKI JX200/200LED
JUKI JX300/300LED
JUKI SMT 기계 액세서리는: 모든 종류의 원본, 가정용 노즐, FEEDER, 보드, 레이저, 소레노이드 밸브, 인덕터, 실린더, 탱크 체인 등), 레이저 유지,보드 유지보수 등
새로운 또는 사용된 JUKI SMT 배치 기계의 다른 모델:
Juki SMT 기계의 모든 부품을 제공할 수 있습니다.
