제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 스엠티 PCB 컨베이어 | 컨베이어 유형: | 둥근 벨트 또는 평벨트 |
|---|---|---|---|
| 컨베이어 높이: | 900±20 (또는 사용자는 상술했습니다) | 보드 폭: | 55--350 밀리미터 차 |
| 운송 속도: | 0-2.7M/Min | 워킹 모드: | 사용 설명서 |
| 강조하다: | 전송은 SMT 컨베이어를 제의합니다,연결은 SMT 컨베이어를 누릅니다 |
||

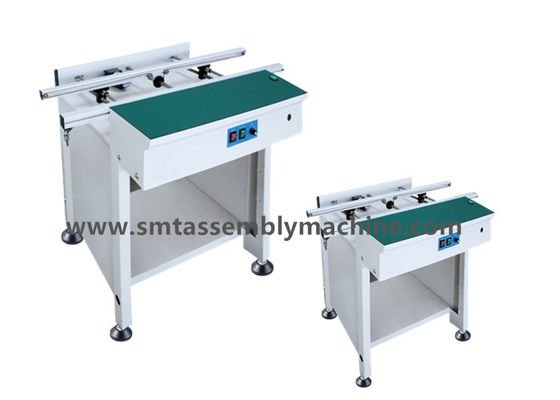

SMT 전송 테이블 0.6m 1.5m 신호 통신 인터페이스와 함께 도킹 프레스

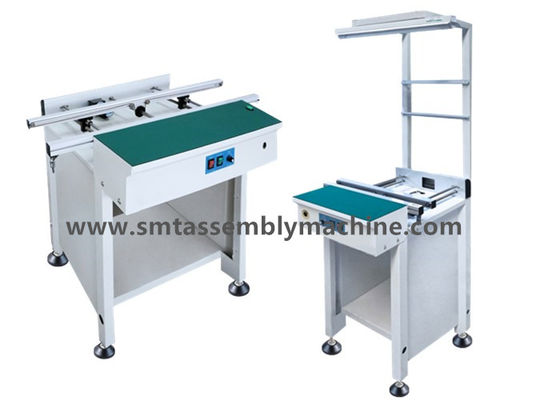

흰색 SMT 스플레이싱 테이블 0.5m 0.6m 1m 알루미늄 프로필 레일 Panasonic CM602
특징
1모듈형 설계
2견고한 디자인으로 안정성이 향상됩니다.
3에르고노믹한 디자인으로 팔이 덜 피곤해
4부드럽고 평행 폭 조정 (스크루 바)
5선택적 회로 보드 감지 모드
6. 고객 요구 사항에 따라 기계의 길이를 사용자 정의
7변속 속도 조절
8. 반 정적 고무 사용
9. SMEMA 인터페이스와 호환
기술 매개 변수
| 설명 | 이 장비는 SMT와 AI 라인 간의 연결, PCB 사이의 조깅, 전자 부품의 검사, 테스트 또는 수동 삽입에 사용됩니다. |
| 컨베이어 타입 | 둥근 벨트 또는 평평한 벨트 |
| 컨베이어 속도 | 0.5~20m/min 또는 사용자 지정 |
| 전원 공급 | 100-230V AC (사용자 지정), 단일 단계 |
| 전기 부하 | 최대 100 볼트 A |
| 컨베이어 높이 | 900±20 (또는 사용자 지정) |
| 컨베이어 방향 | 왼쪽→오른쪽 또는 오른쪽→왼쪽 |
SMT 스플라이싱 테이블 동작 단계별 지침
벨트 작동 속도를 앞과 뒷 스플레이싱 속도에 따라 조정합니다.
1,SMT 스플레이싱 테이블 자동 제어 모드
a 가동 버튼을 누르면 됩니다.
b LIGHT 버튼을 눌러
c PASS/CHECK 버튼을 누르면 됩니다.
2,SMT 스플레이싱 테이블 수동 제어 모드
a. 전원 버튼을 눌러; b. LIGHT 버튼을 눌러; c. PASS/CHECK 버튼을 눌러.
b. LIGHT 버튼을 누르면 됩니다.
c. 검사 완료되면 FINISH 버튼을 눌러야 합니다.
새로운 기능: 버튼을 누르면 운송 방향의 직접 변경, 표준 왼쪽에서 오른쪽으로, 버튼을 누르면: 오른쪽에서 왼쪽으로
모든 신호는 운송 방향에 따라 변화합니다. 복잡한 경로를 변경할 필요가 없어집니다.
SMT 도크 운영 단계 프로세스
SMT 스플레이싱 테이블 작동 주의 사항
1운송 부품, 벨트, 롤리 및 운송 가이드가 원활하고 원활한 운송을 보장하기 위해 외부 물질이 없도록하십시오.
2"트랜스미션 부분과 래크를 정기적으로 재충전하거나 나사 너비를 조정합니다. 재충전은 종료 상태에서 수행해야합니다.
3전력 고장 경우, 장비의 주요 스위치를 즉시 끄십시오.
SMT 도킹 스테이션의 역할은 SMT 생산 라인을 연결하는 것입니다.
또한 PCB 버퍼링, 검사, 테스트 또는 전자 구성 요소의 수동 삽입을 사용할 수 있습니다.
모든 스플라이싱 테이블의 너비는 650MM이고 높이는 900MM 조절됩니다.
램프 스탠드와 전체 높이는 1850MM 조절됩니다.
SMT 칩 부착 테이블 (다양한 길이가 사용자 정의 될 수 있습니다)
회사는 SMT 장비와 액세서리를 유통하고 소매하며 삼성 배치 기계, JUKI 배치 기계,
후지, 야마하, 파나소닉,
산요, 소니, 필립스, 히타치, GSM, 미라이, IPULSE, CASIO, EVEST, 우즈키, 중국 플래시먼트 머신
특수 맞춤화 및 다른 기계 장비 및 액세서리.
