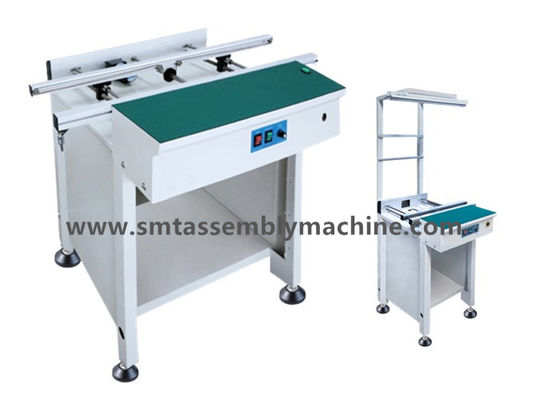

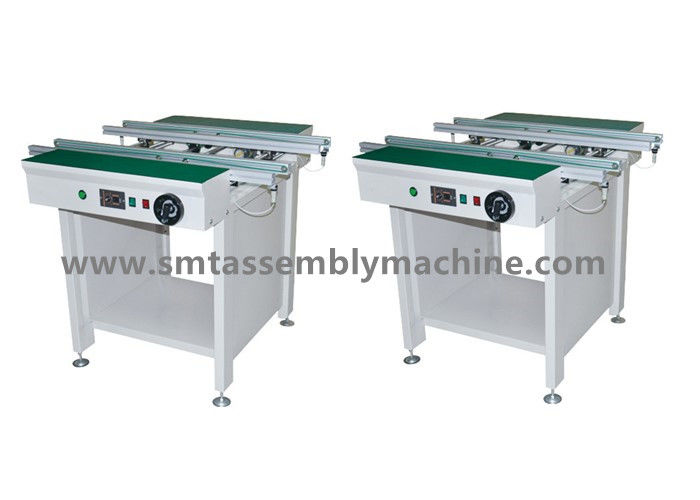

25W 전송판 SMT PCB 컨베이어 알루미늄 프로파일 그린 벨트

전력 25W SMT 전송 보드 전송 테이블 재료 알루미늄 프로필 녹색 벨트

SMT 전송 테이블 0.6m 1.5m 신호 통신 인터페이스와 함께 도킹 프레스

흰색 SMT 스플레이싱 테이블 0.5m 0.6m 1m 알루미늄 프로필 레일 Panasonic CM602

특징

1모듈형 설계

2견고한 디자인으로 안정성이 향상됩니다.

3에르고노믹한 디자인으로 팔이 덜 피곤해

4부드럽고 평행 폭 조정 (스크루 바)

5선택적 회로 보드 감지 모드

6. 고객 요구 사항에 따라 기계의 길이를 사용자 정의

7변속 속도 조절

8. 반 정적 고무 사용

9. SMEMA 인터페이스와 호환

모든 스플라이싱 테이블의 너비는 650MM이고 높이는 900MM 조절됩니다.
램프 스탠드와 전체 높이는 1850MM 조절됩니다.
SMT 칩 부착 테이블 (다양한 길이가 사용자 정의 될 수 있습니다)

기술 매개 변수

SMT 스플레이싱 테이블 작동 과정
SMT splicing 테이블에 전원을 입력하기 전에 확인
1전력 공급 라인이 끊어졌는지 확인해
2장비가 잘 연결되었는지 확인해
3제어 버튼이 재설정되었는지 확인하세요.
4가이드 레일의 너비가 맞는지 확인합니다.
5벨트가 풀렸는지 확인해
6이상 이상 이상으로 기계가 작동을 준비할 수 없습니다.

SMT 스플레이싱 테이블 작업 흐름
1제어판 설명
끝 버튼은 자동 잠금되지 않습니다, 각 누르는 검사 완료를 나타냅니다.
PCB 보드가 통과하고 계속 작동합니다.
표시를 위해 PASS/CHECK 버튼을 누르지 않습니다
PASS PCB 보드는 확인 할 필요가 없습니다, 그것은 자동으로 통과합니다; 누르십시오
CHECK는 PCB 보드를 수동으로 확인하고 FINISH로 사용해야 한다는 뜻입니다.
파워는 전원 스위치입니다.
빛 은 조명 스위치 입니다.

SMT 스플라이싱 테이블 동작 단계
벨트 작동 속도를 앞과 뒷 스플레이싱 속도에 따라 조정합니다.
1,SMT 스플레이싱 테이블 자동 제어 모드
a 가동 버튼을 누르면 됩니다.
b LIGHT 버튼을 눌러
c PASS/CHECK 버튼을 누르면 됩니다.
2,SMT 스플레이싱 테이블 수동 제어 모드
a. 전원 버튼을 눌러; b. LIGHT 버튼을 눌러; c. PASS/CHECK 버튼을 눌러.
b. LIGHT 버튼을 누르면 됩니다.
c. 검사 완료되면 FINISH 버튼을 눌러야 합니다.
3"기계를 끄기 위해 전원 버튼을 누르세요".

SMT 스플레이싱 테이블 작동 주의 사항
1운송 부품, 벨트, 롤리 및 운송 가이드가 원활하고 원활한 운송을 보장하기 위해 외질 물질이 없도록하십시오.
2"트랜스미션 부분과 래크를 정기적으로 재충전하거나 나사 너비를 조정합니다. 재충전은 종료 상태에서 수행해야합니다.
3전력 고장 경우, 장비의 주요 스위치를 즉시 끄십시오.
