제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 사용된 주끼 2070 스엠티 기계 | 모델: | 주끼 KE-2070 |
|---|---|---|---|
| 상 인식: | 레이저 | 보증: | 3개월 |
| 생산에 적합합니다: | 하얀 블루투스 헤드셋 충전기 | 무게: | 대략 거의 1,500 킬로그램 |
| 강조하다: | 주끼 KE 2050 SMT 조립체 기계,주끼 KE 2060 SMT 조립체 기계,주끼 KE 3020 사용된 주끼 기계 |
||
두 번째 손 SMT Assembly Machine JUKI KE 2070 2050 2060 2080 3010 3020
SMT Assembly Machine Second-hand JUKI KE-2070/2050/2060/2080/3010/3020/FX-1R
중고 JUKI KE-2070 smt assembly equipment SMD 블루투스 헤드셋 충전기

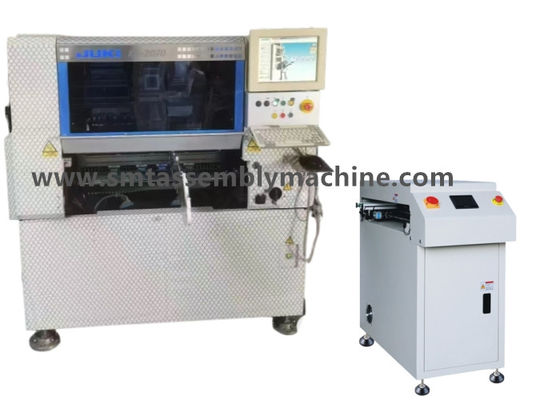

JUKI KE-2070 피크 앤 플레이스 머신
JUKI KE-2070 equipped with 6 standard SMD heads Element height 6mm specifications 에멘트 높이 6mm의 6개의 표준 SMD 헤드와 장착되어 있습니다
JUKI KE-2070 Pick And Place Machine 장비의 원격 기술 지원
다기능 SMT 배치 머신 6 Heads For LED 파워 드라이버 / IC 칩
Shenzhen Wanbo High-tech Co., Ltd.는 풍부한 유지보수 경험을 가진 JUKI 고위 엔지니어 팀을 보유하고 있습니다.specializing in providing JUKI series placement machine software and hardware maintenance and troubleshooting (주키 시리즈 배치 기계 소프트웨어 및 하드웨어 유지보수 및 문제 해결)주로 JUKI 레이저 헤드, CPU 메인보드 SUB-CPU 보드, 드라이브 보드 X/Y/Z/T 축 드라이버, 헤드 보드, 이미지 제어 카드, I/O 보드, JUKI 서보 모터, 카메라, 디스플레이 터치 스크린,서보모터 및 기타 유지보수 및 교체 서비스회사의 수수료는 합리적이며, 창고 용품은 충분하며, 유지보수 주기는 짧으며, 단번에 수리하는 성공률은 높습니다.그리고 진주강 델타 지역은 문에서 문에 설치를 제공할 수 있습니다, 시공, 유지 및 유지보수
수동 조작 I
단계 4PWB 생산 화면을 선택합니다.
메인 화면에서 버튼을 선택합니다.
2 The PWB production screen appears. 2 PWB 제작 화면이 나타납니다.
만약 당신이 생산 될 PWB에 따라 컨베이어 폭의 설정과 같은 다양한 설정을 해야 한다면 = "단계 5"로 가십시오.
컨베이어 너비 설정과 같은 설정을 하지 않으면 "단계 6"로 이동하세요.
5단계
세트 보드
보드의 크기를 바꾸면 컨베이어 너비와 푸셔 X의 위치를 보드의 크기로 조정해야 합니다.
This manual describes how to adjust the standard shape reference machine.Refer to Section 2. 이 매뉴얼은 표준 모양 참조 기계를 조정하는 방법을 설명합니다.7.1.3 "Pin reference adjustment" of the "Instruction Manual CD" for how to adjust the pin reference (optional) machine. "인스트럭션 매뉴얼 CD"의 "핀 레퍼런스 조정"을 위해
1the adjustment stopper를 풀고, and turn the adjustment handle to move the pusherX towards the lN buffer. 1the adjustment stopper를 풀고, and turn the adjustment handle to move the pusherX towards the lN buffer. 1the adjustment stopper를 풀고, and turn the adjustment handle to move the pusherX를 lN 버퍼 쪽으로 움직이기 위해 조정 핸들을 돌린다.
1- 조절 스톱의 세트스크루를 풀어요.
2조정 핸들을 돌리면 X가 움직인다.
3. pusher x를 lN 버퍼 쪽으로 움직여
2 보드 트랜스포트 레일의 폭을 사용해야 할 보드에 조정하기 위해 핸들 냅을 돌립니다.
선반 운송 철도의 폭을 조정하기 위해 핸들 단추를 돌립니다.
조정 후,
손잡이를 꺼내
레일 너비를 조정해 보드와 레일 사이의 거리는 0.5mm에서 1mm까지 될 수 있습니다.
보드가 운송철도로 부드럽게 운반될 수 있는지 확인해 보세요.
| 모델 이름 | 고속 배치 기계 KE-2070M/L/E |
| 기판 크기 |
M 기판 (330×250mm) ○ 1 기판 (410×360mm) ○ 기판 (510×460mm) ○ |
| Element height |
6mmspecification ○ 12mm specs ○ 20mm 스펙 25mm 스펙 |
| 부품 크기 |
레이저 식별 0402 (제국 01005) 칩 ~ 33.5mm square element 이미지 인식 1.0×0.5mm~33.5mm square element |
| 컴포넌트 배치 속도 |
최적 조건 0.155 sec/chip (23300CPH) IC 컴포넌트 4600CPH |
| 컴포넌트 배치 정확성 |
레이저 인식 ±0.05mm 이미지 인식 ±0.04mm |
| 컴포넌트 배치 타입 | 최대 80 타입 (converted to 8mm belt) |
| 전원 공급 | 3단계 AC200~415V |
| 정량력 | 3kVA |
| 공기 압력을 사용 | 0.5±0.05Mpa |
| 공기 소비 | (Standard status) 345L/min |
| 장치 크기 (W×D×H) |
M 기판 1,400×1,393×1,455mm 1500×1,500×1,455mm의 기판 E 기판 1,730×1,600×1,455mm |
| 무게 | 1530kg |
액세서리는: 모든 종류의 원본, 국내 노즐, FEEDER, 보드, 레이저, 솔레노이드 밸브, 인덕터,
실린더, 탱크 체인 등), 레이저 유지보수, 보드 유지보수 등등.
