제품 상세 정보:
결제 및 배송 조건:
|

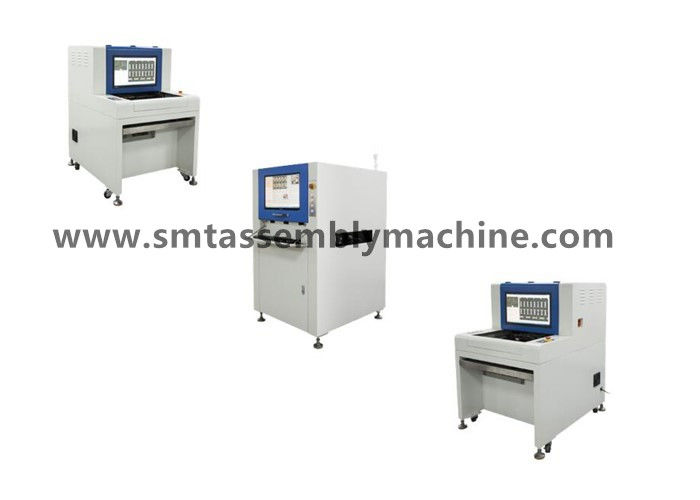

| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 감사 회로판이 물결 뒤에 납땜합니다 |
| 검출 방법: | 문자 인식 | 탐지 적용 범위: | 단락 회로, 비어 있는 용접 |
| 강조하다: | 오프라인장치 AOI,PCBAS 기계 AOI,스엠티의 PCBAS aoi 기계 |
||
AOI 테스트 장비의 기능은 PCBA 보드 제어 결함이 있는 제품을 탐지하는 것입니다.
DIP 플러그인의 파동 용접 후: 더 많은 진, 더 적은 진, 진 구멍, 단전, 핀이 나오지 않습니다.
SMT 오븐 후: 부재 부품, 잘못된 정렬, 잘못된 부품, 극성 역전, 파열, 오염, 틴을 덜, 틴을 더, 단회로, 가상 용접 등.
장비 분리 선 기계와 온라인 기계.
오프라인 모델: X1 감지 패치 제품, X3 감지 플러그인 제품
온라인 모델: X5 카메라 사진 탐지 패치 제품, X6 카메라 사진 탐지 플러그인 제품
Shenzhen Wanbo Hi-Tech Co., Ltd는 R&D, 생산 및 판매를 통합하는 전문 전자 장비 제조업체입니다.
1생산: AOI 테스트 장비, AI 플러그인 기계, 웨브 용접, 리플로우 용접, 연결 플랫폼, 자동 로딩 및 풀기 기계, 스택링 기계,코너 머신 및 기타 장비;
2이 창고에는 중고 장비가 있습니다. 파나소닉 배치 기계, 야마하 배치 기계, 주키 배치 기계, 삼성 배치 기계, 국내 EZ-Link 배치 기계,국내용 플랫폼 기계 배치 기계,
인쇄 기계, 재공류 용접 및 기타 지원 장비; 창고에는 액세서리: 모터, 보드, 레이저 헤드, 액세서리 FEEDER, 노즐 등이 있습니다.
Shenzhen Wanbo Hi-Tech Co., Ltd는 유지보수 사업 부서에 수백만 위안을 투자했고, 해외에서 첨단 유지보수 장비와 장비를 구입했습니다.그리고 다양한 제어판 IC의 품질을 무단 온라인 테스트를 수행 할 수 있습니다.. 다양한 프로그래머, 다양한 PROM, EEPROM, PLD, MCU 및 다른 프로그래밍 IC를 설치하여 다운로드, 프로그램, 복사, 암호 해독, 암호화 등첨단 레이저 특수 테스트 및 디버깅 도구와 장비가 있습니다그리고 수십 개의 시뮬레이션 테스트 장비를 자체 개발하고 설계했습니다. 수리된 부품은 신속하게 수리, 교체 및 할인 될 수 있습니다.
파나소닉 파나소닉 전체 배치 기계:
1파나소닉 파나소닉 CM 시리즈 배치 기계 모델: CM88 CM202 CM212 CM 402 CM602;
2파나소닉 파나소닉 BM 시리즈 배치 기계 모델: BM123 BM133 BM221 BM231;
3파나소닉 파나소닉 NPM 시리즈 배치 기계 모델: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2;
다른 파나소닉 배치 기계 모델은: mv2c mv2f mv2v mv2vb msh mpa msr msf 등
CM BM는 중단되었습니다. 큰 판 파나소닉은 지난 세기의 제품입니다. MSR HT MSF MCF는 이 세기의 시작의 제품입니다.
이제 주류는 NPM 시리즈입니다: D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
파나소닉의 배치 기계 모델에는 NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D 등이 있습니다.
장치의 매개 변수 및 구성
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
