제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 납땜 공정 뒤에 |
| 검출 방법: | 통계 분석 | 탐지 적용 범위: | 단락 회로, 오염 |
Shenzhen Wanbo Hi-Tech Co., Ltd.는 진실, 단순, 실용주의, 겸손의 원칙을 준수하고, 사실에서 진실을 찾는 원칙을 준수하고, 제품을 매체로 사용합니다.그리고 새로운 형태의 IP 서비스를 비즈니스 철학으로 채택, 우리는 고객들에게 회사와 팀의 사회적 가치를 실현할 수 있는 솔루션을 제공합니다.

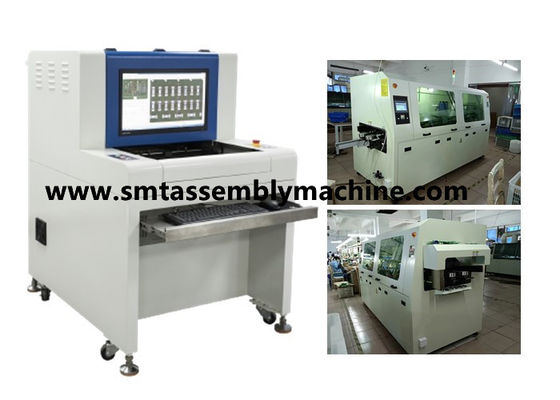

AOI 테스트 장비의 기능은 PCBA 보드 제어 결함이 있는 제품을 탐지하는 것입니다.
DIP 플러그인의 파동 용접 후: 더 많은 진, 더 적은 진, 진 구멍, 단전, 핀이 나오지 않습니다.
SMT 오븐 후: 부재 부품, 잘못된 정렬, 잘못된 부품, 극성 역전, 파열, 오염, 틴을 덜, 틴을 더, 단회로, 가상 용접 등.

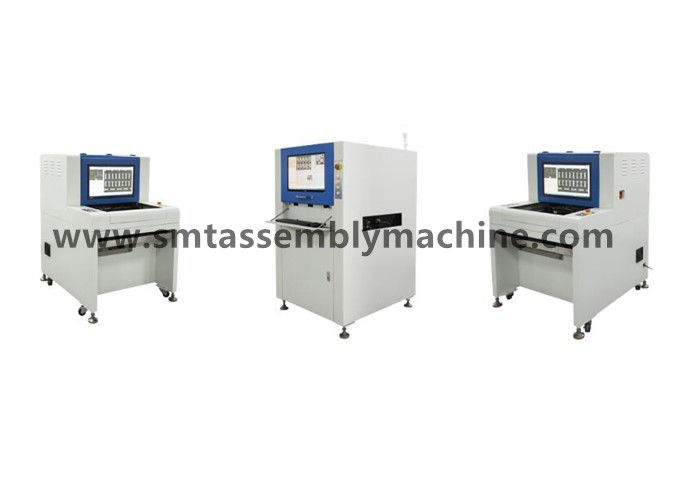

장비 분리 선 기계와 온라인 기계.
오프라인 모델: X1 감지 패치 제품, X3 감지 플러그인 제품
온라인 모델: X5 카메라 사진 탐지 패치 제품, X6 카메라 사진 탐지 플러그인 제품
AOI의 장점:
1) 검사 대상품:
DIP 플러그인의 파동 용접 후: 더 많은 진, 더 적은 진, 진 구멍, 단전, 핀이 나오지 않습니다.
SMT: 부실 부품, 오차, 잘못된 부품, 극성 역전, 부러짐, 오염, 틴이 적고, 틴이 더 많고, 단회로, 가상 용접 등
2) 강력한 소프트웨어 기능
◆색 추출, 통계 분석 ◆자문인식 (OCR) ◆색 거리 분석
◆IC 브리딩 ◆흑백적 특수 중력 분석 ◆광광 분석
◆ 그래픽 유사성 분석 ◆ CAD 데이터 수입 ◆ SPC 통계 기능
◆ 운영 수준 관리 ◆ 바코드 스캔 ◆ 오프라인 프로그래밍
◆CAD 데이터 기능 ◆바닥 표면의 자동 식별 및 탐지 ◆다중 패널 탐지
◆ 여러 기계 간 연결 ◆ 자체 제작 된 부품 표준 라이브러리 ◆ 매일, 주간, 월간 보고 를 생성 하고 수출 할 수 있다
◆다양한 유지보수역에 연결할 수 있다
3) 정밀 기계 구조 설계
◆고위 딱딱 한 기계 기지, 합리적 인 기계적 중력 중심, 작동 도중 작은 진동, 아름답고 관대 한 외모
◆정확 한 나사 가이드 레일, 철 철레일
◆ 정확 한 자동 장착 장치, 쉽고 신속 한 PCB 로딩 및 로딩
◆전용 기계의 안정적인 사용과 긴 수명을 보장하기 위한 뛰어난 조립 기술.
4) 안정적인 전기 제어
◆서보 드라이브 시스템, 안정적이고 성숙
◆LS 성숙 하고 안정적 인 운동 제어
◆EPIX 첨단 이미지 캡처 및 처리 기술
◆OMRON 안정적 인 다양한 전기 장치, 긴 서비스 수명
◆LAAP 고유연성 류 체인 케이블, 서비스 수명은 500만에서 800만 번까지 도달 할 수 있습니다
◆ 회로 의 안정성, 간편 한 유지 보수, 안전성.
5) 과학적인 광원 설계
◆필립스 광발광 다이오드
◆전체 처리 기술 은 빛 소스 조명 각도 의 정확성 을 보장 한다
◆ 엄격 한 밝기 감지
◆ 엄격 한 노화 시험, 50,000 시간 의 보장 된 사용 기간
◆ 3색 빛 원리 를 과학적 으로 사용 함 으로써, 부품 은 몸 의 다른 색 을 가지고 있으며, 정확 한 탐지 목적 을 달성 하기 위해 다른 각도 에서 용접 될 수 있다.
장치의 매개 변수 및 구성
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 | 선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
