제품 상세 정보:
결제 및 배송 조건:
|

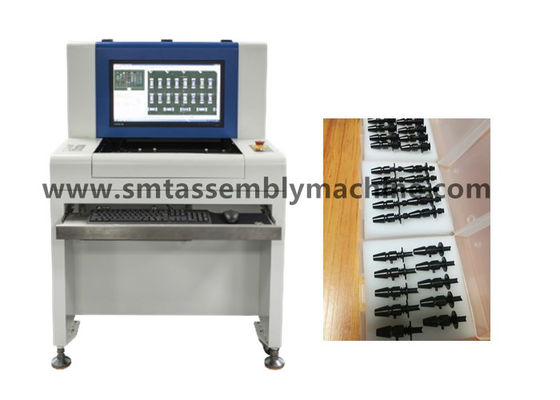

| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 물결 뒤에 납땜하기 |
| 검출 방법: | 통계적인 분석 | 탐지 적용 범위: | 오염 단락 회로 |
AOI 테스트 장비의 기능은 PCBA 보드 제어 결함이 있는 제품을 탐지하는 것입니다.
DIP 플러그인의 파동 용접 후: 더 많은 진, 더 적은 진, 진 구멍, 단전, 핀이 나오지 않습니다.
SMT 오븐 후: 부재 부품, 잘못된 정렬, 잘못된 부품, 극성 역전, 파열, 오염, 틴을 덜, 틴을 더, 단회로, 가상 용접 등.

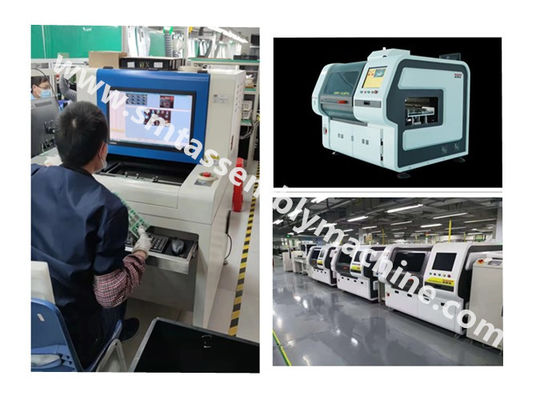

장비 분리 선 기계와 온라인 기계.

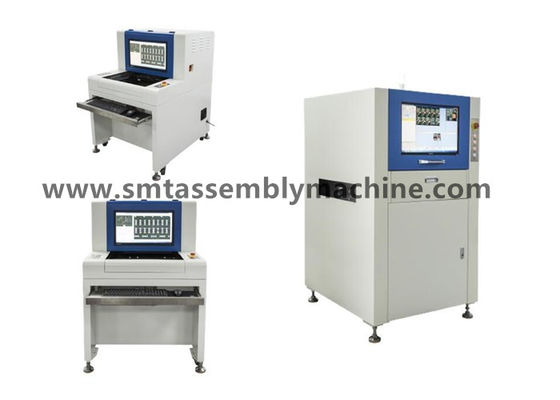

오프라인 모델: X1 감지 패치 제품, X3 감지 플러그인 제품
온라인 모델: X5 카메라 사진 탐지 패치 제품, X6 카메라 사진 탐지 플러그인 제품
강력한 소프트웨어 기능
◆ 색 추출, 통계 분석 ◆ 문자 인식 (OCR) ◆ 색 거리 분석
◆ IC 브릿지 ◆ 흑백 특수 중력 분석 ◆ 밝기 분석
◆ 그래픽 유사성 분석 ◆ CAD 데이터 수입 ◆ SPC 통계 기능
정밀 기계 구조 설계
◆고위 딱딱 한 기계 기지, 합리적 인 기계적 중력 중심, 작동 도중 작은 진동, 아름답고 관대 한 외모
◆정확 한 나사 가이드 레일, 철 철레일
◆ 정확 한 자동 장착 장치, 쉽고 신속 한 PCB 로딩 및 로딩
◆전용 기계의 안정적인 사용과 긴 수명을 보장하기 위한 뛰어난 조립 기술.
안정적인 전기 제어
◆서보 드라이브 시스템, 안정적이고 성숙
◆LS 성숙 하고 안정적 인 운동 제어
◆EPIX 첨단 이미지 캡처 및 처리 기술
◆OMRON 안정적 인 다양한 전기 장치, 긴 서비스 수명
◆LAAP 고유연성 류 체인 케이블, 서비스 수명은 500만에서 800만 번까지 도달 할 수 있습니다
◆ 회로 의 안정성, 간편 한 유지 보수, 안전성.
과학적인 광원 설계
◆필립스 광발광 다이오드
◆전체 처리 기술 은 빛 소스 조명 각도 의 정확성 을 보장 한다
◆ 엄격 한 밝기 감지
◆ 엄격 한 노화 시험, 50,000 시간 의 보장 된 사용 기간
◆ 3색 빛 원리 를 과학적 으로 사용 함 으로써, 부품 은 몸 의 다른 색 을 가지고 있으며, 정확 한 탐지 목적 을 달성 하기 위해 다른 각도 에서 용접 될 수 있다.
장치의 매개 변수 및 구성
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
