제품 상세 정보:
결제 및 배송 조건:
|

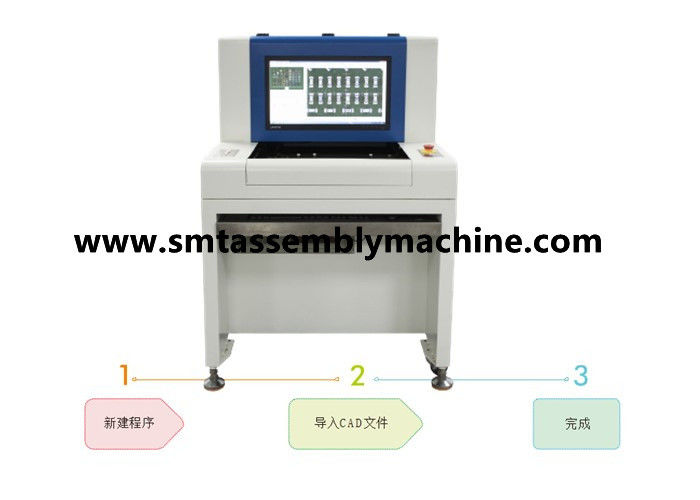

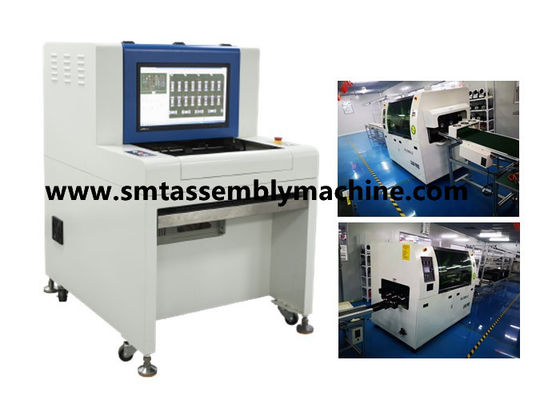

| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 전에 납땜을 흔듭니다 |
| 검출 방법: | 거리 분석 색채 | 탐지 적용 범위: | 회로 쇼트, 주석 홀 |
| 강조하다: | PCBAS aoi 장비,하락 라인 aoi 장비,하락 라인 AOI 기계 |
||
Shenzhen Wanbo Hi-Tech Co., Ltd는 전문 전자 장비 제조업체입니다. R&D, 생산 및 판매를 통합하여: AOI 테스트 장비, AI 플러그인 기계, 웨브 용접,재공류 용접, 연결 플랫폼, 자동 로딩 및 릴딩 기계, 스파킹 기계, 코너 기계 및 기타 장비; 창고에는 중고 장비가 있습니다.야마하 배치 기계, JUKI 배치 기계, 삼성 배치 기계, 국내 EZ-pass 배치 기계, 국내 플랫폼 배치 기계, 인쇄 기계, 재흐름 용접 및 기타 지원 장비;창고에는 모터, 보드, 레이저 헤드, 액세서리 FEEDER, 노즐 등 액세서리가 있습니다.
AOI 테스트 장비의 기능은 PCBA 보드 제어 결함이 있는 제품을 탐지하는 것입니다.
DIP 플러그인의 파동 용접 후: 더 많은 진, 더 적은 진, 진 구멍, 단전, 핀이 나오지 않습니다.
SMT 오븐 후: 부재 부품, 잘못된 정렬, 잘못된 부품, 극성 역전, 파열, 오염, 틴을 덜, 틴을 더, 단회로, 가상 용접 등.
장비 분리 선 기계와 온라인 기계.
오프라인 모델: X1 감지 패치 제품, X3 감지 플러그인 제품

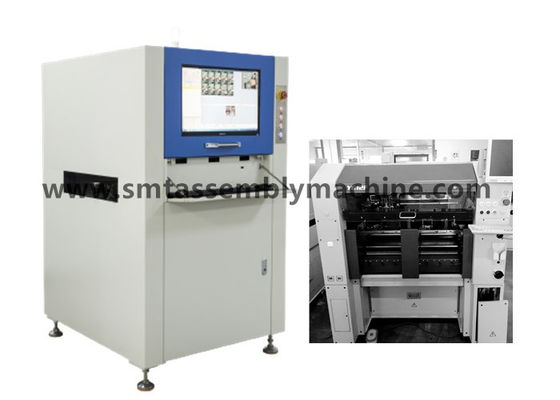

온라인 모델: X5 카메라 사진 탐지 패치 제품, X6 카메라 사진 탐지 플러그인 제품
1. AOI 원칙: 현대 광학 원칙과 디지털 카메라 기술을 사용하여 실시간으로 감지 된 대상을 촬영하고, 컴퓨터와 특수 소프트웨어를 통해 촬영 된 이미지를 분석하고 처리합니다.자동으로 검출 결과를 생성합니다..
2AOI 기능: AOI의 효과적인 탐지율: 99% 이상 (수동 탐지율: 약 70%);
노동을 줄이십시오: 생산 라인 2-4명, 높은 탐지 효율성
SPC 기능을 통해 공정 결함이 정확하게 계산되고 효과적으로 제어 될 수 있습니다.
안정성은 노동보다 훨씬 높고 장기간 사용하면 전체 비용이 크게 감소 할 수 있습니다.
이는 기업의 전반적인 힘을 강화하고 회사의 전반적인 경쟁력을 효과적으로 향상시킬 수 있습니다.
SMT 배치 기계의 SMD와 SMT 사이의 차이점:
SMD는 표면 장착 장치의 약자입니다. 즉: 표면 장착 장치, 그것은 SMT입니다.
CHIP, SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM 등을 포함한 기술) 구성 요소.
표면 장착 부품은 약 20년 전에 도입되어 새로운 시대를 열었습니다.
최종 결과는 피크 앤 플래시 장비를 통해 조립 할 수있는 표면 장착 장치 (SMD) 입니다.
장치의 매개 변수 및 구성
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
