제품 상세 정보:
결제 및 배송 조건:
|

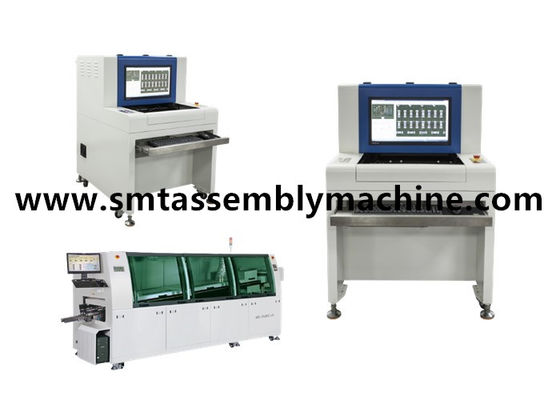

상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
---|---|---|---|
차원: | 1070*900*1310mm | 점검: | 플레이트 기계 뒤에 |
탐지 방법: | 통계 SPC 기능 | 탐지 적용 범위: | 깨지고 떠있습니다 |
하이 라이트: | CE는 픽 앤드 플레이스 기계를 이끌었습니다,AOI는 픽 앤드 플레이스 기계를 이끌었습니다,오프라인으로 자동 광학 검사기 기계 |
생산하면서, 센즈헨 완보 첨단 기술 Co., Ltd.는 생산과 판매인 R&D를 통합하는 전문적 전자 기기 제조입니다 : AOI 시험 장비, AI 플러그 접속식 기계, 납땜 공정, 리플로우 납땜, 연결 플랫폼, 자동 로딩과 언로딩 기계, 재료쌓는기계, 모서리따개와 타장비 ; 저장소는 중고 장비를 있습니다 : 파나소닉 장착기, 야마하 장착기, 주끼 장착기, 삼성 장착기, 국내 EZ-통과 장착기, 국내 저울 장착기, 인쇄 장비, 리플로우 납땜과 다른 지지 장비 ; 저장소는 부속물을 가지고 있습니다 : 모터, 이사회, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.
하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.
후지필름 후지 전체 범위 장착기 :
CP 시리즈, XP 시리즈, NXT 시리즈 M3, M6과 AIMEX 시리즈, CP 시리즈
고속 모듈 기계의 모델들은 다음과 같습니다 (후지필름의 고급 기종) :
NXT M3,M3S,M3 II,M3IIC,M3 III,M3 IIIC,M6,M6 II,M6 IIC,M6 III,M6 IIIC
NXT는 NXT 세대 각각 NXT I/NXT II / NXT 3세 /를 가지고 있습니다, 일 세대 2004년에 나타난 NXT II 세대, NXT 3세 세대 제 2 세대가 2009년에 나타났고 제 삼 세대가 2013년에 나타났습니다.
중간 속도 다중 기능 기계 모델들은 다음과 같습니다 (XPF 시리즈) : XPF-L, XPF-W, XPF-S, 그것의 모두가 2008년에 나타났습니다.
CP / xp 직렬 모형들은 CP732/CP742/CP842와 다른 모델들을 포함하는 것과 같은, 후지필름 장착기 더 오래된 시리즈입니다,
배치의 정확도가 너무 높지 않기 때문에, 이 일련의 모델들은 현재 안에 시장에서의 유통이 상대적으로 작다는 것 입니다, 그 해가 더 덜 상대적으로 긴, 일반적 배치 공장 전용입니다,
0603 이상과 같은 큰 물질이 상대적으로 이, 현재 주류 0402/0201 전자 구성품 배치는 이상적이지 않습니다.
고속 작은 탑 기계의 모델들은 다음과 같습니다 (CP 시리즈가, 이름이 의미한 것처럼, 주로 칩을 하는 패치 모델입니다) :
CP6,CP642E,CP642ME,CP643E,CP643ME ;
CP732,CP733,CP742E,CP742ME,CP743E,CP743ME ;
CP842E,CP842ME
XP 직렬 모형들 XP241, XP242, XP243 ;
XP 시리즈는 XP141E, XP241E, XP142E, XP242E, XP143E, XP243E로 분할됩니다 ;
주끼 장착기의 전형적 모형들은 다음과 같습니다 :
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100 ;
주끼 전체 범위 장착기 KJ 시리즈
KE 시리즈 KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
FX 시리즈 FX-1/ FX-2/ FX-3은 고속 기계입니다
RX-6 RX-7 FX-3RL
JX 시리즈 LED 특별한 장착기 JX-100 JX-200 JX-300LED JX-350LED
KD-2077 고속도 현명한 장착기 RS-1
주끼 KJ-01 KJ-02 KJ01 KJ02
장치 매개 변수와 구성
기능 명세 | |
시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
카메라 | 풀 컬러 현명한 디지털 카메라 |
결의안 / 시각적인 범위 / 속도 | 선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지 스피드스탠더드 < 270ms="">: 20μm/Pixel FOV : 32.56mm×24.72mm 탐지 스피드오피내셔널 <260ms>: 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지 스피드오피내셔널 < 240ms="">: 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
운영 체제 | Windows7 전문가 |
결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
시스템 규격 | |
PCB 크기 범위 | 50×50mm(Min)~430×330mm(Max) |
PCB 두께 범위 | 0.3 5 밀리미터에 |
PCB 클램핑 시스템 에지 정리 | 상부 :3.5 밀리미터 바닥 :3.5 밀리미터 |
최대 PCB 중량 | 3KG |
PCB는 구부러집니다 | <5mm or="" 2=""> |
PCB 상부와 최저 넷 높이 | PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터 |
컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Y 방향으로 이동합니다 : 2.5 초 |
X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
장치 중량 | 대략. 350KG |
기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
에워싼 온습도 | 10~35' C 35~80% RH (불응축) |
기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
