제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
---|---|---|---|
차원: | 1070*900*1310mm | 점검: | 중앙에서의 납땜 공정과 테이블 |
탐지 방법: | 점검 멀티 패널 | 탐지 적용 범위: | 고장난 구성요소 |
하이 라이트: | 오프라인 선택과 장소 장비,AOI 선택과 장소 장비,오프라인 스엠티 aoi 기계 |
AOI 시험 장비의 기능은 PCBA 위원회 결함 제품 관리를 발견하는 것입니다.

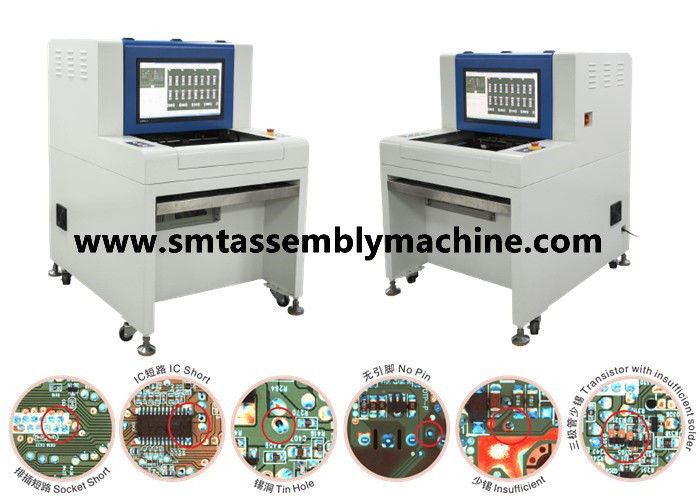

하락 플러그 접속식 제품의 납땜 공정 뒤에 : 더 많은 주석, 더 적은 주석, 주석 홀, 단락 회로, 핀이 나타나지 않습니다, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 틀린 부분, 극성반전, 파손, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
장비 분리 라인 기와 온라인 기계.
오프라인 모델들 : X1 탐지 patch products, X3 탐지 플러그 접속식 제품 ;
온라인 모델들 : X5 카메라 사진 탐지 patch products, X6 카메라 사진 탐지 플러그 접속식 제품.

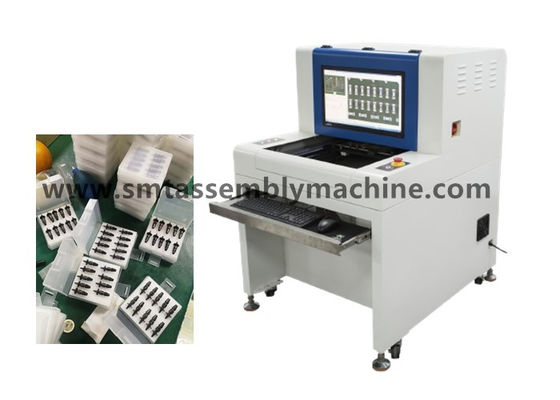

골라내어 붙이기 장비 JUKI2050 오프라인이 AOI SZ-X3은 충전 플레이트를 발견합니다
AOI 기능 : AOI 유효 검출 비율 : 99% 이상 (설명서 검출 비율 : 70%)에 대해 ;
노동을 감소시키세요 : 생산 라인, 높은 검파 효율 당 2-4명의 사람들 ;
SPC 기능을 통하여, 공정 상의 결함은 정확하게 계산되고 효과적으로 제어될 수 있습니다 ;
안정은 육체 노동 보다 휠씬 더 높고 장기간의 사용이 의미 심장하게 전체적인 비용을 줄일 수 있습니다 ;
그것은 기업의 포괄적 힘을 강화하고 효과적으로 전체 경쟁력을 강화할 수 있습니다.
장착기의 파나소닉 파나소닉 전체 범위 :
1. 파나소닉 파나소닉 CM 시리즈 배치 기계모델 : CM88 CM202 CM212 CM 402 CM602 ;
2. 파나소닉 파나소닉 BM 시리즈 배치 기계모델 : BM123 BM133 BM221 BM231 ;
3. 파나소닉 파나소닉 NPM 시리즈 장착기 모델들 : NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2 ;
다른 파나소닉 장착기 모델들은 다음과 같습니다 : mv2c mv2f mv2v mv2vb 멜라닌 세포자극 mpa msr msf와 기타
CM BM은 중지되었습니다. 큰 접시 파나소닉은 지난 세기의 생산입니다 . MSR HT MSF MCF가 금세기의 초의 생산이라는 것 제외하세요.
지금 주류는 NPM 시리즈입니다 : D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
파나소닉 장착기 모델들은 NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D를 포함합니다.
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3 기술적인 매개 변수
기능 명세 | |
시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
카메라 | 풀 컬러 현명한 디지털 카메라 |
결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지< 270ms=""> 속도 기준 : 20μm/Pixel FOV : 선택적인 32.56mm×24.72mm 검출 속도<260ms> : 15μm/Pixel FOV : 선택적인 24.42 밀리미터 X18.54mm 검출 속도< 240ms=""> : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
운영 체제 | Windows7 전문가 |
결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
시스템 규격 | |
PCB 크기 범위 | 50×50mm(Min)~430×330mm(Max) |
PCB 두께 범위 | 0.3 5 밀리미터에 |
PCB 클램핑 시스템 에지 정리 | 상부 :3.5 밀리미터 바닥 :3.5 밀리미터 |
최대 PCB 중량 | 3KG |
PCB는 구부러집니다 | <5mm or="" 2=""> |
PCB 상부와 최저 넷 높이 | PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터 |
컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Y 방향으로 이동합니다 : 2.5 초 |
X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
장치 중량 | 대략. 350KG |
기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
에워싼 온습도 | 10~35' C 35~80% RH (불응축) |
기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
