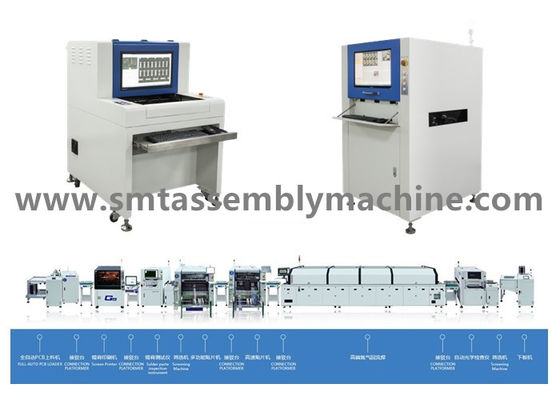

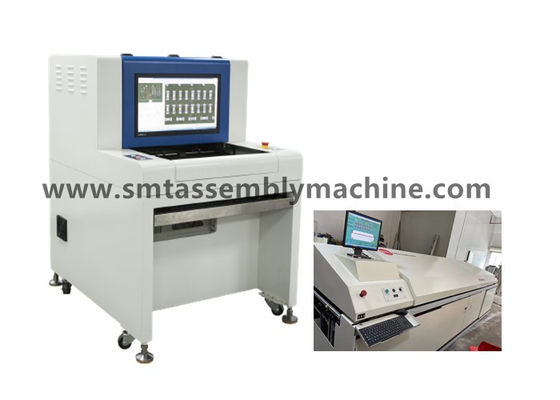

PCBAS는 셀피 로드 플레이트의 광학 정밀검사 기계 검사 제어 품질을 자동화했습니다
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 셀피 스틱판을 발견하세요 |
| 탐지 방법: | 흑백의 특별한 중력 해석 | 탐지 적용 범위: | 더 많은 주석, 주석 홀, 더 적은 주석 주석 동굴 |
| 하이 라이트: | PCBAS는 광학 정밀검사 기계를 자동화했습니다,빨리 자동 광학 검사기 기계,오프라인 aoi 정밀 검사 장비 |
||
AOI 광학 테스팅 장비는 셀피 로드 플레이트의 제어 품질을 확인합니다
SMT 오프라인이 AOI 검출 장치 SZ-X3은 USB 팬 보드 단락 회로를 확인합니다
SMT 오프라인이 AOI SZ-X3 정밀 검사 장비는 팬 회로 이사회 납땜을 확인합니다
패드 골라내어 붙이기 장비 야마하 YS20을 고발하는 오프라인 AOI SZ-X3 비젼 검사 자동차
생산하면서, 센즈헨 완보 첨단 기술 Co., Ltd．는 생산과 판매인 R&D를 통합하는 전문적 전자 기기 제조입니다 : AOI 시험 장비, AI 플러그 접속식 기계, 납땜 공정, 리플로우 납땜, 연결 플랫폼, 자동 로딩과 언로딩 기계, 재료쌓는기계, 모서리따개와 타장비 ; 저장소는 중고 장비를 있습니다 : 파나소닉 장착기, 야마하 장착기, 주끼 장착기, 삼성 장착기, 국내 EZ-통과 장착기, 국내 저울 장착기, 인쇄 장비, 리플로우 납땜과 다른 지지 장비 ; 저장소는 부속물을 가지고 있습니다 : 모터, 이사회, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
PCBA 보드를 발견하기 위한 AOI 시험 장비 :
더 많은 주석, 더 덜 주석, 주석 홀, 단락 회로, 어떤 핀, 기타 등등.
SMT 뒤에 가열하세요 : 미싱 부분, 정렬 불량, 실수 부분, 극성 반전, 파괴, 오염, 더 덜 주석, 더 주석, 단락 회로, 사실상 납땜, 기타 등등.
AOI 기능 : AOI 유효 검출 비율 : 99% 넘게 (설명서가 검출 비율은 약 70%입니다) ;
노동을 감소시키세요 : 생산 라인, 높은 시험 효율 당 2-4명의 사람들 ;
SPC 기능을 통하여, 공정 상의 결함은 정확하게 계산되고 효과적으로 제어될 수 있습니다 ;
AOI 원리 : 검출물의 실시간 사진을 찍기 위해 현대 광학 원칙과 디지털 카메라 기술을 이용하세요,
컴퓨터와 전문화된 소프트웨어를 통하여 포착된 이미지를 분석하고 처리하고, 자동적으로 검출 결과를 발생시키세요.
안정은 육체 노동 보다 휠씬 더 높고 장기간의 사용이 의미 심장하게 전체적인 비용을 줄일 수 있습니다 ;
야마하 모든 범위읜 장착기 :
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100, YV88X, YV100X,YV100XE,YV100XG,YV100II
삼성 전체 범위 장착기 :
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3 기술적인 매개 변수
| 기능 명세 | |
| 시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
| 탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
| 카메라 | 풀 컬러 현명한 디지털 카메라 |
| 결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지< 270ms=""> 속도 기준 : 20μm/Pixel FOV : 선택적인 32.56mm×24.72mm 검출 속도<260ms> : 15μm/Pixel FOV : 선택적인 24.42 밀리미터 X18.54mm 검출 속도< 240ms=""> : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
| 조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
| 프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
| 리모콘 | 원격 운용, 보기, 개시 또는 운영하는 정지 기계, 프로그램 수정, 언제든지 기타 등등, 어딘가에, 언제든지 TCP / IP을 통하여 어딘가에 네트워킹합니다 |
| 바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
| 서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
| 운영 체제 | Windows7 전문가 |
| 결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
| 시스템 규격 | |
| PCB 크기 범위 | 50×50mm(Min)~430×330mm(Max) |
| PCB 두께 범위 | 0.3 5 밀리미터에 |
| PCB 클램핑 시스템 에지 정리 | 상부 :3.5 밀리미터 바닥 :3.5 밀리미터 |
| 최대 PCB 중량 | 3KG |
| PCB는 구부러집니다 | <5mm or="" 2=""> |
| PCB 상부와 최저 넷 높이 | PCB 윗쪽 : 30 밀리미터 PCB 하단측 : 60 밀리미터 |
| 컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
| 땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
| 컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Ｙ 방향으로 이동합니다 : 2.5 초 |
| X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
| 전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
| 장치 중량 | 대략. 350KG |
| 기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
| 에워싼 온습도 | 10~35' Ｃ 35~80% RH (불응축) |
| 기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
