제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 셀피 스틱판은 탐색합니다 |
| 검출 방법: | 특별한 중력 해석 흑백 | 탐지 적용 범위: | 많은 주석 주석 동굴 주석 홀 더 적은 주석 |
| 강조하다: | PCBAS AOI 정밀검사 기계,자동화된 광학 AOI 정밀검사 기계,오프라인으로 스엠티의 Aoi 기계 |
||
Shenzhen Wanbo High tech Co., Ltd는 AOI 테스트 장비, AI 플러그인 머신, 웨브 용접, 리플로우 용접, 연결 플랫폼, 자동 로더, 스택,코너 머신 및 기타 장비;
중고용 설치기 판매: 마쓰시타 설치기, 야마하 설치기, 주키 설치기, 삼성 설치기, 국내 EZ 패스 설치기 및 국내 플랫폼 설치기, 인쇄기,재공류 용접 용접 및 기타 지원 장비;
액세서리 판매: 모터, 판, 레이저 헤드, 액세서리 FEEDER, 노즐 등

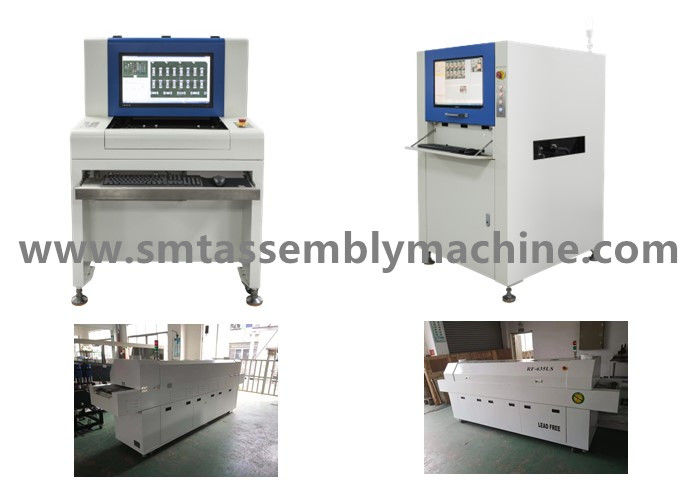

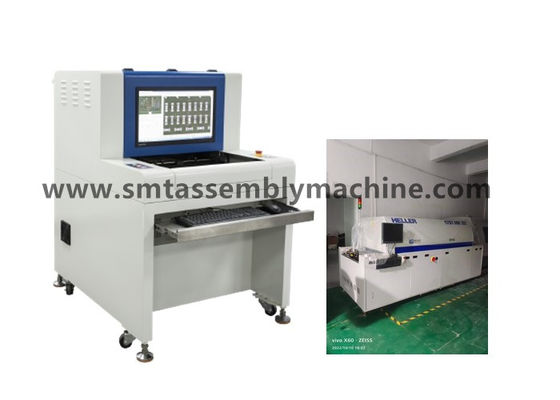

PCBA 보드를 탐지하는 AOI 시험 장비:
더 많은 틴, 더 적은 틴, 틴 구멍, 단전, 핀이 없습니다.
SMT 오븐 이후: 부품을 잃어 버렸거나, 정렬이 잘못되었거나, 부품을 잘못 사용했거나, 극성을 뒤집어 놓았거나, 부러졌거나, 오염되었거나, 주황을 덜, 주황을 더 많이, 단회로, 가상의 용접 등
1.AOI 기능: AOI의 효과적인 탐지율: 99% 이상 (수동 탐지율은 70% 정도)
2노동을 줄여 생산 라인당 2-4명, 높은 테스트 효율성
3SPC 기능을 통해 공정 결함이 정확하게 계산되고 효과적으로 제어 될 수 있습니다.
4.AOI 원칙: 현대 광학 원리와 디지털 카메라 기술을 활용하여 감지된 물체의 실시간 사진을 찍습니다.
5컴퓨터와 전문 소프트웨어로 촬영된 이미지를 분석하고 처리하고 자동으로 탐지 결과를 생성합니다.
6안정성은 수동 노동보다 훨씬 높으며 장기 사용은 전체 비용을 크게 줄일 수 있습니다.
7야마하의 전체 제품군:
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100,YV88X,YV100X,YV100XE,YV100XG,YV100II
8삼성전자 전체 범위 배치 기계:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2
SZ-X1/X3 오프라인 AOI 광 검사 장비의 기술적 매개 변수
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
