제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 점검: | 위원회 엘이디 조명등 전원 제어 |
| 검출 방법: | 문자 인식 | 탐지 적용 범위: | 점검 납땜 접합부 |
| 강조하다: | SZ-X3 AOI 정밀검사 기계,표면 실장 기술 AOI 정밀검사 기계,Aoi 점검 스엠티 기계 |
||
Shenzhen Wanbo High tech Co., Ltd는 AOI 테스트 장비, AI 플러그인 머신, 웨브 용접, 리플로우 용접, 연결 플랫폼, 자동 로더, 스택,코너 머신 및 기타 장비;
중고용 설치기 판매: 마쓰시타 설치기, 야마하 설치기, 주키 설치기, 삼성 설치기, 국내 EZ 패스 설치기 및 국내 플랫폼 설치기, 인쇄기,재공류 용접 용접 및 기타 지원 장비;
액세서리 판매: 모터, 판, 레이저 헤드, 액세서리 FEEDER, 노즐 등
강력한 소프트웨어 기능
1색상 추출, 통계 분석
2문자 인식 (OCR)
3색 거리 분석
4.IC 브리딩
5흑백 특수 중력 분석
6광도 분석
7그래픽 유사성 분석
8.CAD 데이터 수입
9.SPC 통계 기능
10운영 수준 관리
11바코드 스캔
12오프라인 프로그래밍
13.CAD 데이터 함수
14바닥 표면의 자동 식별 및 탐지
15- 멀티 패널 탐지
16- 멀티 머신 상호 연결
17.스스로 만든 부품 표준 라이브러리
18.일간, 주간 및 월간 보고서를 생성하고 수출 할 수 있습니다.
정밀 기계 구조 설계
1높은 딱딱한 기계 기반, 합리적인 기계적 중력 중심, 작동 중에 작은 진동, 아름답고 관대한 외관
2정밀 스퀴드 가이드 레일, 철 철레일
3정밀 자동 장착 장치, 쉽고 빠르게 PCB를 로딩 및 배하
4정교한 조립 기술은 안정적인 사용과 전체 기계의 긴 수명을 보장합니다.
Shenzhen Wanbo Hi-Tech Co., Ltd.는 진실, 단순, 실용주의, 겸손의 원칙을 준수하고, 사실에서 진실을 찾는 원칙을 준수하고, 제품을 매체로 사용합니다.그리고 새로운 형태의 IP 서비스를 비즈니스 철학으로 채택, 우리는 고객들에게 회사와 팀의 사회적 가치를 실현할 수 있는 솔루션을 제공합니다.

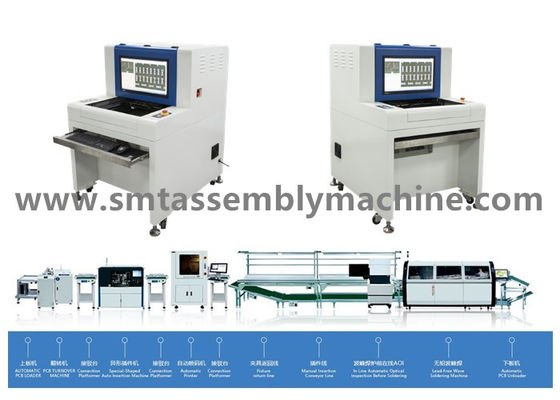

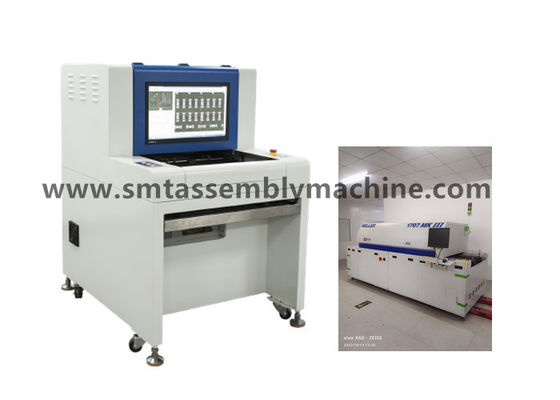

SZ-X1/X3 오프라인 AOI 광 검사 장비의 기술적 매개 변수
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 원격 제어 | 원격 조작, 보는, 시작 또는 기계 실행을 중지, 프로그램을 수정, 등 언제 어디서나, 언제 어디서나, TCP/IP 네트워크를 통해 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| PCB 크기 범위 | 50×50mm (분) ∼430×330mm (최대) |
| PCB 두께 범위 | 0.3~5mm |
| PCB 클램핑 시스템 가장자리 클리어 | TOP:3.5mm 아래쪽:3.5mm |
| 최대 PCB 무게 | 3kg |
| PCB 플렉스 | < 5mm 또는 PCB 대각선 길이의 2% |
| PCB 상단 및 하단 네트워크 높이 | PCB 위쪽: 30mm PCB 아래쪽: 60mm |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
