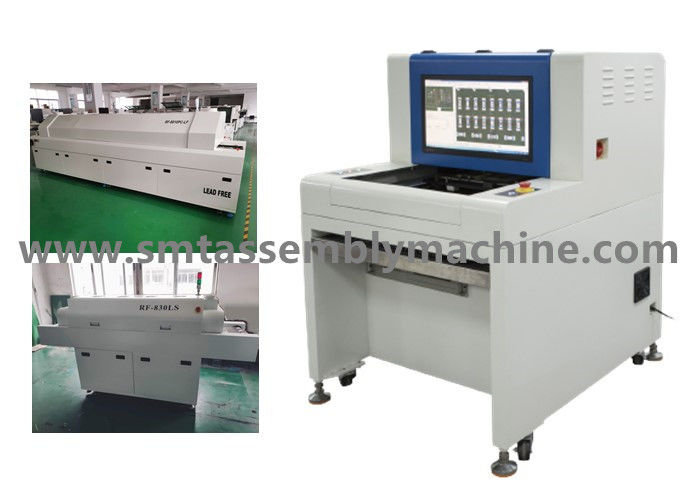

상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
---|---|---|---|
차원: | 1070*900*1310mm | 점검: | 프린터 접속기 판에 납땜 접합부를 확인하세요 |
탐지 방법: | 형태 유사성 분석 | 탐지 적용 범위: | 프린터 접속기 판의 납땜 접합부 |
하이 라이트: | 태블릿 PCBA 이사회 AOI 정밀검사 기계,시각적 AOI 정밀검사 기계,SMT 패치 AOI 기계 |
센즈헨 완보 첨단 기술 Co., Ltd.는 AOI 시험 장비를 생산합니다, AI 플러그 접속식 기계, 납땜 공정이 납땜 납땜, 연결 플랫폼, 자동 적재기, 스택커, 모서리따개와 타장비를 역류합니다 ;
중고 탑재기을 살레 : 마쓰시타 탑재기, 야마하 탑재기, 주끼 탑재기, 삼성 탑재기, 국내 EZ 통과 탑재기와 국내 플랫폼 탑재기, 인쇄 장비는 납땜 납땜과 다른 지지 장비를 역류합니다 ;
부속물 판매 : 모터, 플레이트, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
강력한 소프트웨어 기능성
1. 컬러 추출, 통계 분석, 오프라인으로 프로그래밍하는 SPC 통계 기능 ;
2. 문자 인식 (OCR). 운영 수준 관리 바코드 스캐닝 ;
3. 칼라 거리 분석, 다중 기계 상호 접속, 흑백의 특별한 중력 해석
4. IC 다리 본인은 성분 규격 자료실을 지었습니다 ;
5. 밝기 해석의 바닥 표면에 대한 자동인식과 탐지 ;
6. 매일, 매주이고, 월간 보고서를 발생시키고 수출할 수 있는 캐드 데이터 불러오기 기능 ;
7. 다중 패널 탐지를 위한 그래프 유사성 분석.
흡입 노즐 범주 완료
볼록렌즈 노즐
파나소닉 칩 마운터와 부속물
일종의 표면 실장 소자 부품의 디스플레이
주문 제작된 노즐 사업을 착수하세요
경우 공장
파나소닉 탑재기 CM602-L
정밀 검사 장비
AOI 시험 장비
SMD를 발견하기 위한 PCBA 이사회
오프라인장치
온라인 기계
테스트 PCBA 보드
후 파장 노 점검
AOI 건
탐지 능력
PCBA 제품의 탐지
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3Technical 매개 변수
기능 명세 | |
시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
카메라 | 풀 컬러 현명한 디지털 카메라 |
결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
운영 체제 | Windows7 전문가 |
결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
시스템 규격 | |
컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Y 방향으로 이동합니다 : 2.5 초 |
X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
장치 중량 | 대략. 350KG |
기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
에워싼 온습도 | 10~35' C 35~80% RH (불응축) |
기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
