제품 상세 정보:
결제 및 배송 조건:
|

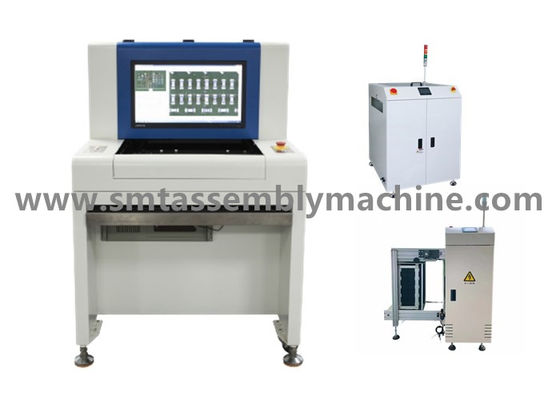

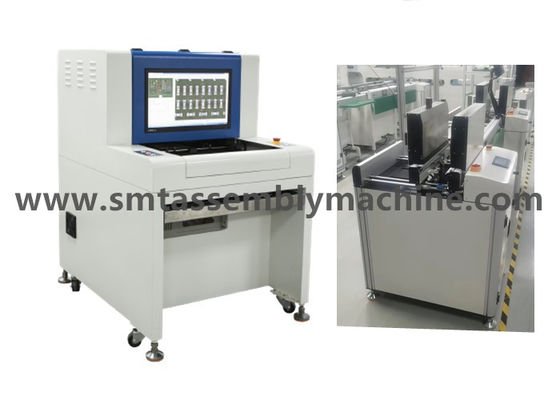

상품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
---|---|---|---|
차원: | 1070*900*1310mm | 바코드 시스템: | 1D 2D 코드 |
리모콘: | TCP / IP을 통해 네트워킹하세요 | 운영 체제: | 윈도우7 프로페셔널 |
하이 라이트: | PCBA 요소는 광학 정밀검사 기계를 자동화했습니다,CE AOI 기계,PCBA 요소 AOI 기계 |
생산하면서, 센즈헨 완보 첨단 기술 Co., Ltd.는 생산과 판매인 R&D를 통합하는 전문적 전자 기기 제조입니다 : AOI 시험 장비, AI 플러그 접속식 기계, 납땜 공정, 리플로우 납땜, 연결 플랫폼, 자동 로딩과 언로딩 기계, 재료쌓는기계, 모서리따개와 타장비 ; 저장소는 중고 장비를 있습니다 : 파나소닉 장착기, 야마하 장착기, 주끼 장착기, 삼성 장착기, 국내 EZ-통과 장착기, 국내 저울 장착기, 인쇄 장비, 리플로우 납땜과 다른 지지 장비 ; 저장소는 부속물을 가지고 있습니다 : 모터, 이사회, 레이저 헤드들, 부속물 공급 장치, 노즐, 기타 등등.
일련의 배치 기계 소프트웨어와 하드웨어 유지 보수와 문제해결을 제공하는 것을 전문으로 하면서, 센즈헨 완보 첨단 기술 Co., Ltd.는 부유한 보수 경험과 수석 엔지니어 팀을 있습니다. 그것은 주로 주끼 레이저 헤드, CPU 메인보드 하급 CPU 위원회, 드라이브 보드 X/Y/Z/T 축 드라이버, 헤드 보드, 이미지 제어 카드, 입출력 기판, 주끼 서보 모터, 카메라, 디스플레이 터치 스크린, 서보 모터와 다른 정비와 치환계 서비스를 포함합니다. 회사의 수수료는 합리적이고, 창고 액세서리가 충분하고, 보수 주기가 짧고, 한번 수리 성공률이 높으며,와 주강 삼각주 지역이 호별 방문 설치미술, 위임, 유지와 유지를 제공할 수 있습니다.
우리의 회사는 정비, 좋은 생산 상태가 거래하면서, 명백한, 회사가 재순환하여 장착기, 플러그 접속식 기계, SMT 주변 장비와 액세서리에서 분화시키는 우위가 인 해외 모델 보류, 가격을 제공한다는 것을 좋고 상의하도록 환영받은 오랫동안의 부족한 기계 사용 시간 동안 중고 장착기를 도입했습니다!
센즈헨 완보 첨단 기술 Co., Ltd.가 정직, 간편성, 참견과 수줍음의 원칙을 고수하고, 사실로부터 시킹 진실의 원칙을 고수하고, 제품을 매체로 이용하고 사업철학으로서 IP 서비스를 만들려는 새로운 형태를 채택합니다, 우리는 사회적 회사에 걸맞는 가치와 팀을 실현하기 위해 고객들에게 해결책을 제공합니다.
아마 SMD에게 당신을 주는 모릅니까? 그러나 SMT 장착기에 관한 한, 많은 사람들은 알 수 있습니다.
SMT 장착기의 SMD와 SMT 사이의 차이 :
SMD는 다음을 의미하는 표면 실장 부품의 단축입니다 표면이 장치를 탑재합니다, 그것은 SMT이 라고 (서피스가 개시합니다
기술) 칩을 포함하는, 부품 SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM과 기타.
표면 고정 성분은 약 2 십년전에 도입되었고, 새로운 시대를 개시했습니다. 부동태 부품에서 활성화된 구성 요소와 집적 회로,
최종 결과는 피크-앤-플레이스 장비를 통해 모여질 수 있는 표면 실장기 (SMD) 입니다.
오랫동안, 저 모든 리드 성분은 결국 SMD 패키지에 이용할 수 있을 것이라고 추정되었습니다.
SMT는 다음을 의미하는 표면 실장 기술의 단축입니다 현재 전자 조립 공업에서 가장 통속 기술과 과정인 표면 조립체 기술.
SMT는 크기의 불과 몇 열번째인 장치 안으로 전통적 전자 부품을 압축하는 전자 조립 기술의 새로운 세대입니다.
결과적으로 전자 제품 조립은 고밀도, 높은 신뢰도, 소형화, 저비용과 생산 자동화에서 실현화됩니다.
이 소형 성분은 불립니다 : SMD 장치 (또는 SMC, 칩 장치). 인쇄 기판 PCB 위에 있는 어셈블링 성분의 처리 방안은 SMT 절차로 불립니다.
오프라인 AOI 광학 정밀검사 장비의 SZ-X1/X3Technical 매개 변수
기능 명세 | |
시험된 회로 이사회 | SMT 리플로우 로 역류 전 노, 포스트 회로 이사회 감사, 납땜 공정 사전-납땜, 납땜 공정 포스트 회로 이사회 감사 |
탐지 방법 | 컬러 추출, 통계적 모델링, 전면컬러 이미지 비교, 벌충, 극성, 단락 회로 (과 같은 다른 검출점에 따른 매개 변수의 자동 설정, 기타 등등.) |
카메라 | 풀 컬러 현명한 디지털 카메라 |
결의안 / 시각적인 범위 / 속도 |
선택적입니다 : 25μm/Pixel FOV : 40.70 밀리미터 X30.90mm 탐지는 속도가 납니다< 270ms=""> 표준 : 20μm/Pixel FOV : 32.56mm×24.72mm 검출 속도<260ms> 선택적입니다 : 15μm/Pixel FOV : 24.42 밀리미터 X18.54mm 탐지는 속도가 납니다< 240ms=""> 선택적입니다 : 10μm/Pixel FOV : 16.28 밀리미터 X12.36mm 탐지는 속도가 납니다< 220ms=""> |
조명 공급원 | 고 휘도 RRGB 동축 링 타워 led 광원 (컬러 광) |
프로그래밍 모드 | 매뉴얼 쓰기, 자동 구성, 캐드 데이터 임포트와 자동 해당 도서관 |
특수 기능 | 다수의 프로그램은 동시에 운영하고 자동 재호 프로그램을 지원합니다 ; (1에서') 0-359' 회전부 |
최소 부분 테스트 | 10 um :01005개 칩과 0.3 피치 IC |
SPC와 과정 규정 | 기록은 과정 전체에 걸쳐 데이터를 시험하고, 통계와 분석을 수행합니다, 어떠한 분야도 생산 상태와 품질 분석과 생산량 액셀, 트스트와 다른 파일 형태를 볼 수 있습니다 |
바코드 시스템 | 바코드 (1D 또는 2D 코드)에 대한 자동 초점 카메라 인식과 기어와 (나쁜 점수를 포함하여) 다중 표지 기능 |
서버 모드 | 중심 서버를 사용할 때, 여러 AOI 자료 집합은 중심으로 관리될 수 있습니다 |
운영 체제 | Windows7 전문가 |
결과 출력을 확인하세요 | 22 인치 LCD 모니터 |
시스템 규격 | |
컨베이어 시스템 | 자동적인 개구와 상호 정착물의 리트랙팅, PCB 휨 변형의 자동 보정 |
땅 위의 컨베이어 높이 | 850 내지 920 밀리미터 |
컨베이어 흐름 / 시간 | PCB는 시간 바깥쪽에 /에서 Y 방향으로 이동합니다 : 2.5 초 |
X/Y 플랫폼 드라이버 | 정확도를 배치하면서, 운전된 스크류 모터 < 20=""> |
전원 공급기 / 기압 | AC230V 50/60 Hz 1KVA / 이하 요구하지 않았습니다 |
장치 중량 | 대략. 350KG |
기기 폼 팩터 | 1070×900×1310mm (L×W×H) |
에워싼 온습도 | 10~35' C 35~80% RH (불응축) |
기구 안전 | CE 안전 기준과 콤프리 |
기울어지세요 : 저항기의 미싱 프레임은 주로 실크 스크리닝을 발견하는 틀린 부분 프레임과 같은 검출 프레임입니다.
