제품 상세 정보:
결제 및 배송 조건:
|

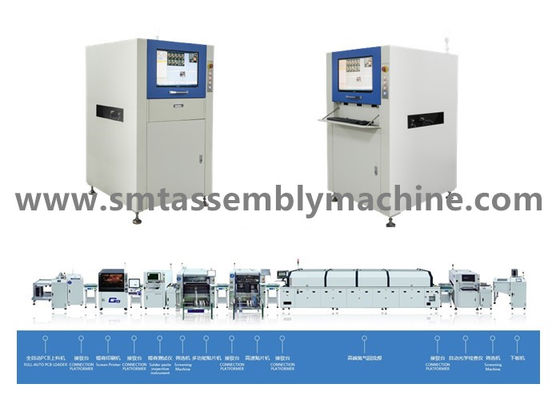

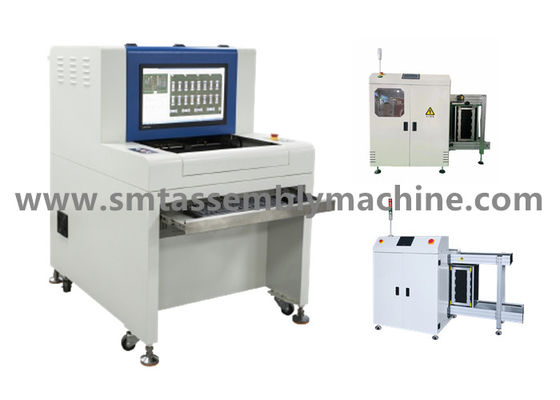

| 제품 이름: | AOI 시험 장비 | 모델: | SZ-X3 |
|---|---|---|---|
| 차원: | 1070*900*1310mm | 힘: | <1kw> |
| 무게: | 380kg | 보증: | 365 일 |
| 강조하다: | 컴퓨터 AOI 정밀검사 기계,CE AOI 정밀검사 기계,컴퓨터 AOI 기계 |
||
Shenzhen Wanbo Hi-Tech Co., Ltd는 전문 전자 장비 제조업체입니다. R&D, 생산 및 판매를 통합하여: AOI 테스트 장비, AI 플러그인 기계, 웨브 용접,재공류 용접, 연결 플랫폼, 자동 로딩 및 릴딩 기계, 스파킹 기계, 코너 기계 및 기타 장비; 창고에는 중고 장비가 있습니다.야마하 배치 기계, JUKI 배치 기계, 삼성 배치 기계, 국내 EZ-pass 배치 기계, 국내 플랫폼 배치 기계, 인쇄 기계, 재흐름 용접 및 기타 지원 장비;창고에는 모터, 보드, 레이저 헤드, 액세서리 FEEDER, 노즐 등 액세서리가 있습니다.
Shenzhen Wanbo Hi-Tech Co., Ltd는 풍부한 유지보수 경험을 가진 수석 엔지니어 팀이 있습니다.일련의 배치 기계 소프트웨어 및 하드웨어 유지보수 및 문제 해결을 제공하는 전문업체주로 JUKI 레이저 헤드, CPU 메인보드 SUB-CPU 보드, 드라이브 보드 X/Y/Z/T 축 드라이버, 헤드 보드, 이미지 제어 카드, I/O 보드, JUKI 서보 모터, 카메라, 디스플레이 터치 스크린,서보모터 및 기타 유지보수 및 교체 서비스회사의 수수료는 합리적이며, 창고 용품은 충분하며, 유지보수 주기는 짧으며, 단번에 수리하는 성공률은 높습니다.그리고 진주강 델타 지역은 문에서 문에 설치를 제공할 수 있습니다, 시공, 유지 및 유지보수
우리 회사는 오랫동안 중고 배치 기계를 도입했습니다, 짧은 기계 사용 시간, 좋은 유지 보수, 좋은 생산 상태, 해외 모델 예약 제공,가격 이점은 명백합니다., 회사는 배치 기계, 플러그인 기계, SMT 주변 장비 및 액세서리 재활용, 거래에 전문, 문의 환영합니다!
Shenzhen Wanbo Hi-Tech Co., Ltd.는 진실, 단순, 실용주의, 겸손의 원칙을 준수하고, 사실에서 진실을 찾는 원칙을 준수하고, 제품을 매체로 사용합니다.그리고 새로운 형태의 IP 서비스를 비즈니스 철학으로 채택, 우리는 고객들에게 회사와 팀의 사회적 가치를 실현할 수 있는 솔루션을 제공합니다.
SMD는 어떤 것을 의미할까요? 하지만 SMT 배치 기계에 관해서 많은 사람들이 알고 있을 것입니다.
SMT 배치 기계의 SMD와 SMT 사이의 차이점:
SMD는 표면 장착 장치의 약자입니다. 즉: 표면 장착 장치, 그것은 SMT입니다.
CHIP, SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM 등을 포함한 기술) 구성 요소.
표면 장착 부품은 약 20년 전에 도입되어 새로운 시대를 열었습니다.
최종 결과는 피크 앤 플래시 장비를 통해 조립 할 수있는 표면 장착 장치 (SMD) 입니다.
오랫동안 모든 납 부품이 결국 SMD 패키지로 제공 될 것으로 추정되었습니다.
SMT는 표면 마운트 기술의 약자이며, 이는 표면 조립 기술, 현재 전자 조립 산업에서 가장 인기있는 기술 및 프로세스입니다.
SMT는 새로운 세대의 전자 어셈블리 기술로 전통적인 전자 구성 요소를 10분의 1의 크기의 장치로 압축합니다.
결과적으로 전자 제품 조립은 높은 밀도, 높은 신뢰성, 소형화, 저렴한 비용 및 생산 자동화로 실현됩니다.
이 소형 구성 요소는 SMD 장치 (또는 SMC, 칩 장치) 라고 불립니다. 인쇄판 PCB에 구성 요소를 조립하는 프로세스 방법은 SMT 프로세스라고 불립니다.

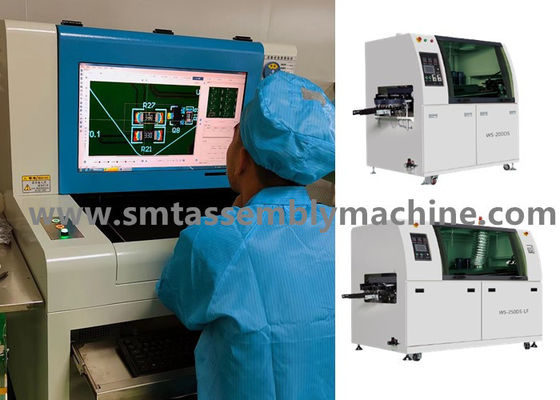

SZ-X1/X3오프라인 AOI 광 검사 장비의 기술적 매개 변수
| 기능적 사양 | |
| 시험된 회로판 | SMT 재공류 오븐 재공류 오븐, 회로판 검사 후, 물결 용접 전 용접, 물결 용접 후 회로판 검사 |
| 검출 방법 | 컬러 추출, 통계 모델링, 풀 컬러 이미지 비교, 다양한 감지 포인트에 따라 매개 변수 자동 설정 (오프셋, 극성, 단장 등) |
| 카메라 | 전체 컬러 스마트 디지털 카메라 |
| 해상도/시력 범위/속도 |
선택: 25μm/Pixel FOV: 40.70mm X30.90mm 탐지 속도 < 270ms/FOV 표준: 20μm/Pixel FOV: 32.56mm×24.72mm 탐지 속도 <260ms/FOV 선택: 15μm/Pixel FOV: 24.42mm X18.54mm 탐지 속도 < 240ms/FOV 선택: 10μm/Pixel FOV: 16.28mm X12.36mm 탐지 속도 < 220ms/FOV |
| 광원 | 높은 밝기 RRGB 동축 반지탑 LED 광원 (색 빛) |
| 프로그래밍 모드 | 수동 쓰기, 자동 프레임, CAD 데이터 수입 및 자동 통신 라이브러리 |
| 특유의 특징 | 여러 프로그램 동시에 실행, 자동 리콜 프로그램을 지원; 0-359 ° 회전 부분 (1 ° 내) |
| 최소 부품 테스트 | 10μm:01005칩 & 0.3pitch IC |
| 제품 설명서 및 공정 규제 | 프로세스 전체에 테스트 데이터를 기록하고 통계 및 분석을 수행, 모든 영역은 생산 상태 및 품질 분석을 볼 수 있으며, 출력 Excel, Txt 및 다른 파일 형식 |
| 바코드 시스템 | 자동 카메라 인식 및 바코드 (1D 또는 2D 코드) 전송 및 멀티 마크 기능 (Bad Mark 포함) |
| 서버 모드 | 중앙 서버를 사용하여 여러 AOI 데이터 세트를 중앙 관리 할 수 있습니다. |
| 운영체제 | Windows7 프로페셔널 |
| 결과 출력 확인 | 22인치 LCD 모니터 |
| 시스템 사양 | |
| 컨베이어 시스템 | 쌍방식 고정 장치의 자동 개방 및 철회, PCB 굴곡 변형의 자동 보상 |
| 컨베이어 높이 | 850~920mm |
| 컨베이어 흐름 / 시간 | PCB는 Y 방향으로 움직입니다. 입력/출출 시간: 2.5초 |
| X/Y 플랫폼 운전자 | 스크루 모터로 구동, 위치 정확도 < 20μm; PCB는 고정되어 카메라는 X 방향으로 움직입니다. |
| 전원 공급/공기 압력 | AC230V 50/60 Hz 1KVA 이하 / 필요 없습니다 |
| 장치 무게 | 약 350kg |
| 장치의 형태 요인 | 1070×900×1310mm (L×W×H) |
| 환경 온도 및 습도 | 10~35°C 35~80% RH (비 응축) |
| 장비 안전 | CE 안전 표준을 준수합니다. |
사용자 정의 야마하 모양 흡수 노즐의 장점:
1생산 효율성을 향상시키기 위해 재료의 크기와 모양에 따라 사용자 정의됩니다.
2일부 재료의 표면은 끈적고, 일반 재료로 만든 흡수 노즐은 정상적으로 재료를 받아 배치 할 수 없습니다.우리는 생산 요구 사항을 충족하기 위해 재료의 특수성에 따라 흡수 노즐 머리 재료를 선택할 수 있습니다.
3높은 정확성. 일부 재료는 흡수 노즐의 정확성에 대해 상대적으로 높은 요구 사항을 갖습니다. 정확성이 보장 될 수 없다면 던지는 속도는 매우 높습니다.우리는 수입 정밀 기계 도구를 사용합니다., 그리고 흡수 노즐의 모든 팩은 흡수 노즐의 품질을 보장하기 위해 운송 검사 보고서와 함께 첨부됩니다.
| 브랜드 | 야마하 YV100II / / YV100X 노즐 | 야마하 YS24 노즐 | 야마하 YG200 노즐 | YG100 노즐 |
| 야마하 | 야마하 31A | 야마하 301A | 야마하 201 | 야마하 211A |
| 야마하 | 야마하 32A | 야마하 302A | 야마하 201A | 야마하 212A |
| 야마하 | 야마하 35A | 야마하 303A | 야마하 202A | 야마하 213A |
| 야마하 | 야마하 39A | 야마하 304A | 야마하 203A | 야마하 214A |
| 야마하 | 야마하 31A | 야마하 305A | 야마하 209A | 야마하 215A |
| 야마하 | 야마하 32A | 야마하 306 | 야마하 222F | 야마하 219A |
| 야마하 | 야마하 35A | 야마하 307A | 야마하 222F | |
| 야마하 | 야마하 39A | 야마하 309A | ||
| 야마하 | 야마하 61F | 야마하 310A | ||
| 야마하 | 야마하 62F | 야마하 311A | ||
| 야마하 | 야마하 63F | 야마하 312A | ||
| 야마하 | 야마하 69F | 야마하 313A | ||
| 야마하 | 야마하 71F | 야마하 314A | ||
| 야마하 | 야마하 72F | 야마하 315A | ||
| 야마하 | 야마하 316A | |||
| 야마하 | 야마하 316A |
|
팁: 저항의 부족한 프레임은 실크 스크린을 주로 감지하는 잘못된 부품 프레임과 동일한 감지 프레임입니다.
